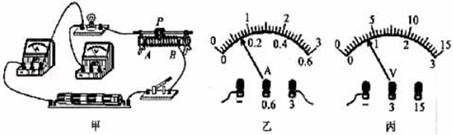

小明利用如图甲所示的实验器材，“测定2.5V小灯泡的功率”．
（1）以笔画线代替导线，将实验电路补画完整，并使滑动变阻器连入电路中的阻值最大．
（2）小明正确连好电路后，闭合开关，小灯泡不亮，电流表无示数，电压表的示数为3V．请指出故障的原因．
（3）排除故障后，小明移动滑动变阻器的滑片，使小灯泡两端达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率是多少？

一个额定电压是2.5V的小灯泡，正常工作时的电阻约为8Ω．小明想测量它的额定功率．实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各1个、规格分别为“10Ω  1A”和“50Ω  0.5A”的滑动变阻器2个，导线若干．

（1）小明设计了图甲所示电路，他应选用规格为　 　的滑动变阻器．
（2）图乙是小明根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线．
（3）小明正确连线后，继续试验．当电压表的示数为2.5V时，电流表的示数如图丙所示为　 　A，小灯泡的额定功率是　 　W．
（4）实验结束后，小明整理实验器材时，发现滑动变阻器的AP部分比PD部分热，这是因为　 　．

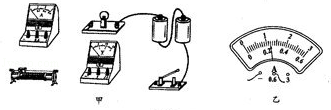

在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡和额定电压为3.8V．
（1）小明在连接实验电路时还有导线未接上，如图甲所示，请用笔画线代替导线把图甲中的电路连接好（导线不得交叉）．
（2）在闭合开关前，滑动变阻器的滑片应该移到　　（A/B）端．
（3）实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为　 　V，此时电流表的示数如图乙所示，其示数为　 　A，那么小灯泡的额定功率是　 　W．
（4）小华为了得到比较准确的小灯泡额定功率，她用同一套器材做了三次实验（她将电压表调到3.8V，图丙是其中一次实验所调的电压表示数），获得三组数据，并进行了三数据处理，如下表：

实验序号	电流示数/A	额定功率/W	额定功率的平均值/W
1	0.71	2.698	P==2.635
2	0.69	2.622
3	0.68	2.584

小明做“测定小灯泡电功率”的实验时，连接的实物电路如图甲所示，电源电压为3V，小灯泡的额定电压为2.5V．

（1）用笔画线替代导线，将实物电路连接完整
（2）碰接电路的最后一根导线时，灯泡立即发光，而且很亮，则连接电路时存在的不规范或不妥当是：
①　         　；②　         　．
（3）实验过程中，当电压表示数为2.5V时小灯泡正常发光，由图乙可知，此时电流表的示数为　　A，小灯泡的额定功率为　　W．
（4）小明受此实验启发，想测定电动自行车上用作照明的LED（发光二极管）额定功率．在老师的帮助下通过实验得到该LED的电流电压图象如图丙所示，查阅资料知道该LED的额定电压为3V，结合图象可得该LED的额定功率为　　W．小明进一步发现，在额定电压下工作时，LED比小灯泡亮，请对此现象作出解释　              　．

测量“小灯泡的电功率”。小灯泡的额定电流为0.3 A，灯丝阻值在10Ω一15 Ω之间。   所提供的器材有：电流表、电压表、电源（电压恒为6 V)、开关各一个，滑动变阻器 (“5Ω 2A”、“20Ω  1A”）两个，导线若干
(1)图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。

（2）小明选用的滑动变阻器的规格为          。
（3）闭合开关，移动滑片，当电流表的示数为0.3 A时，电压表的示数如图19所示，读数为         V，小灯泡的额定功率为     W。
（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率。请在虚线框内画出她设计的电路图，并写出实验步骤及测定额定功率的表达式。实验步骤：

表达式：P_额＝             。

实验室现有以下器材：电压为5V的电源、两个量程的电流表、单量程（3V）的电压表、导线、开关和滑动变阻器（规格分别为：“5Ω 0.3A”、“10Ω  0.6A”、“30Ω  0.6A”）．请你利用以上器材来测量一个标有“3.5V”小灯泡的功率（小灯泡电阻大约为10Ω）．
（1）为了保证电路各元件的安全，你需要选用的滑动变阻器的规格为　   　．
（2）如图的实物图缺少三根导线，请你用笔画线代替导线，请将实物图补充完整（导线不能交叉）．
（3）将电路连接完整并经检查无误后，闭合开关发现小灯泡发光暗淡、电流表有示数，而电压表无示数，则出现该现象的原因可能是下面的哪一种情况？　 　（只填字母序号即可）

某同学测量一只额定电压为2.5V的小灯泡的电功率，他设计的电路图如图甲所示．
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）
（2）闭合开关前，滑动变阻器的滑片应滑到最　　（填“左”或“右”）端．闭合开关后，调节滑动变阻器，当电压表的示数为2.5V时，电流表的示数为0.28A，小灯泡的额定功率为　　W．继续调节滑动变阻器，当它连入电路的电阻值最小时，电压表的示数为2.7V，电流表的示数为0.29A，小灯泡的实际功率为　　W．

如图是小红在“测量小灯泡的电功率”实验时连接的电路，小灯泡的额定电压为3.8V，电源电压恒为6V。

（1）请用笔画线代替导线，将甲图电路连接完整。
（2）当开关闭合，变阻器滑片P向左移动时，电流表示数   　 ，电压表示数 　　 。（选填“变大”、“变小”或“不变”）
（3）调节滑动变阻器使灯泡正常发光，电流表的示数如图乙所示，此时电路电流为　      A，小灯泡的额定功率为　      W。
（4）如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，要求利用原有器材测出小灯泡的额定功率。请在下面的虚线框中画出你设计的电路图。

用图13 所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率。
（1）请在虚线框内画出与图13 对应的电路图。

（2）闭合开关后，电流表和电压表的示数都较小，小灯泡不发光，其原因是：__________________________________________。
（3）经过调整后，小灯泡发光，但如何使小灯泡正常发光呢？你的措施是：
__________________________________________________________________。
（4）爱探究的小强用另一只电流表A₂和一个5W的定值电阻R，连接了如图14 所示的电路，同样测出了小灯泡的额定功率。具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A₂的示数为_____A，小灯泡正常发光。此时电流表A₁的示数如图15所示，则小灯泡的额定功率为_____W。

李明同学设计了图示电路测量小灯泡的电功率．
（1）根据图示电路（实物图），在方框内画出电路图．

（2）闭合开羊前．滑动变阻器的滑片应移至　　（选填“A”或“B”）端．
（3）实验时，电压表的示数为U，电流表的示数为I，该同学利用P=UI计算出小灯泡的电功率．若考虑电表的电阻对测量的影响，则电功率的测量结果与真实值相比偏　　（选填“大”或“小”），原因是　　．
