为了测定额定电压为“2.5V”小灯泡的电功率，小明同学设计了如图甲所示的电路图．实验中各元件完好，电源电压保持不变．
（1）连接电路的过程中开关应　　．请你在图乙中用笔画线代替导线，帮小明同学将电路连接完整．（连线不得交叉）

（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是　　（选填字母序号）
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为　　V时，灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为　　A，该灯泡的额定功率为　　W．
（4）实验过程中，有些小组的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏．为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事项：　　．

某班同学分组运用如图27（a）所示的实验器材做测小灯泡功率的实验，其中小灯泡标有“3.8V”的字样、灯丝电阻约为10Ω左右.请完成或回答以下问题。

（1）补画导线，把图21（a）中的器材连接成实验电路，
要求导线不交叉；
（2）在连接电路前，应先将开关       ，电路连好后
闭合开关，发现小灯泡两端电压为2.5V，这时小灯
泡的亮度较暗为使小灯泡正常发光，应将滑片P应
向        端移动（选填“左”或“右”）；
（3）某同学实验时，小灯泡正常发光时，电流表的指示如图27（b），读出电流表示数为            A,
则小灯泡额定功率为      W；
（4）由实验数据可知，小灯泡正常发光时的灯丝电阻为      Ω；
（5）若电源电压为6V，实验器材中电压表0～15V的量程损坏，而0～3V的量程正常，有同学把电压表并联在            两端，并把电压表示数调为          V，仍然测出了小灯泡额定功率。

小华观察家中“220V  40W”的台灯总比“220V  15W”的壁灯更亮一些，因此小华认为：额定功率大的灯泡一定比额定功率小的灯泡亮。请你利用实验室给定的器材，设计一个实验说明，小华的认识是不正确的。实验器材：满足实验要求的电源一个、标有“6V 3W”的灯泡L₁和标有“6V 1.5W”的灯泡L₂各一个，开关一个，导线若干。

（1）      在右边方框中画出实验电路图。
（2）      简述实验现象。

小阳和小华两位同学各自进行“测定小灯泡电功率”的实验。实验中使用的小灯泡上标有“2.5V”字样，滑动变阻器上标有“20Ω  2A”字样。

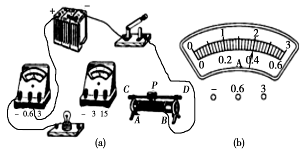

（1）小阳连接的电路如图所示，实验步骤正确，闭合开关后，发现小灯泡发光较暗，电流表、电压表的示数如图（a）、（b）所示，他所用的电源电压为        V。接着他移动滑动变阻器的滑片P，当观察到电压表的示数为2.5V时，此时滑动变阻器的滑片恰好在中点上，小灯泡正常发光时的功率为     W。
（2）小华正确连接了电路，闭合开关，移动滑动变阻器的滑片P，观察到小灯泡始终不亮，电流表有示数，电压表的示数为零。若电路中只存在一处故障，则故障是
        。（3分）

小金、小丽在进行“测定小灯泡电功率”的实验时，电源电压为3V恒定不变，他们设计的实验电路图如图甲所示。

（1）小金实验时使用的小灯泡的额定电压为2.5V。
①根据电路图连接好电路后，闭合开关，发现小灯泡比较暗，移动滑动变阻器金属滑片，小灯泡的亮度不变。如果实验中所用的滑动变阻器如图乙所示，你认为造成上述现象的原因是将滑动变阻器的     （用字母表示）两接线柱连入到电路引起的。
②正确连接后，小金通过实验得到数据如下表，请分析数据并回答：

在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，
正常发光时的电阻约为8Ω，实验器材如图甲所示。

(1)在图甲中，请你用笔画线代替导线将电路连接完整(导线不得交叉，3分)；
(2)在连接电路时开关应        ，滑动变阻器的滑片应放在      (选填“A”或“B”)端；
(3)某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向     (选填“A”或“B”)端滑动，小灯泡正常发光时电流表的示数如图乙所示，则：I_灯=   A,小灯泡的额定功率为      W。

甲、乙两组同学利用图22所示的电路测定小灯泡的额定功率。已知小灯泡的额定电压为2.5V，所用滑动变阻器铭牌上标有“100Ω  2A”的字样，电源电压不变。
（1）两组同学连接电路后，按照正确操作，在闭合开关前都把滑动变阻器的滑片滑到了最左端。请用用笔画线代导线，将电路补画完整。（2分）

（2）实验中，两组同学小灯泡都不亮。两表的示数分别如下，请你帮他们分析灯泡不亮的原因（电流表、电压表均正常）。

在测量小灯泡额定功率的实验时，小北塘同学连接了如图甲所示的电路。已知电源电压保持不变，灯泡的额定电压为2.5V，额定功率小于1W。

(1)请用笔画线将图中的实物电路图连接完整；
(2)在连接电路时，开关应    （选填“断开”或“闭合”），滑片应移到    （选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是           ，为了能使小灯泡正常发光，下一步应进行的操作是                         ；
(3)闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为    V，若他想测量小灯泡的额定功率，应将图甲中的滑片P向    （选填“A”或“B”）端移动，使电压表的示数为2.5V。
(4)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是       W。

在“测小灯泡的电功率”的实验中，小灯泡标有“2.5V”字样，请你将甲图所示实验电路连接完整，使滑动变阻器的滑片向右滑动时，电流表的示数变大。

（1）如图实验时电源由干电池组成，至少需要                    节干电池。
（2）闭合开关S前，应将滑片P滑至                      （选“A“或”B“）端。闭合开关S后，发现小灯泡不亮，电流表无示数，但电压表的指针偏转到最大刻度之外，则出现的故障可能是（         ）

一个额定电压是2.5V的小灯泡，其正常工作时电阻约10Ω。小明想测定这个小灯泡的额定功率，实验室中有如下器材：

电流表、电压表、开关各一个，三个规格分别为A：“5Ω 1A”，B:“20Ω  0.5A”，C：“lkΩ 1A”的滑动变阻器，导线若干，电源(电压为6V)。
(1)小明设计了如图甲所示电路图，通过分析你认为小明应选用规格为_____（选填A/B/C）的滑动变阻器。
(2)图乙已连接了部分电路。请你根据图甲所示电路图．用笔画线代替导线，将电路连接完整。（2分
(3)小明正确选择了滑动变阻器，按图26甲的电路图连接好电路，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于2.5V。具体原因是                                  。
(4)小明排除故障后，继续实验。当电压表的示数为2.5V时．电流表的示数(如图丙所示)，小灯泡的额定功率是  W。
(5)小明根据测量灯泡实际功率的多组实验数据，作出了I—U图象，如图所示。

结果发现图线不是直线，这表明灯泡的电流与电压            （填“成”或“不成”）正比，这是因为                     _________________。
