图是小伟组测量标有“2.5V”的小灯泡电阻的实物连线图。(已知滑动变阻器最大阻值为R₀)

(1)请用铅笔画线代替导线将电路补充完整。
(2)小伟检查电路连接无误后，闭合开关，发现小灯泡不亮，立即举手要求老师更换灯泡。这种做法      (填“妥当”或“不妥当”)。经同组成员提示还发现电压表无示数电流表有示数．则灯泡不亮的原因可能是：            ；问题解决后，小伟调节滑动变阻器，使小灯泡正常工作，电流表示数如图所示，则小灯泡此时的电阻为    Ω。

(3)完成实验后，小伟想用原电路测某一定值电阻R_x的阻值，他用该电阻替换灯泡后，发现电压表损坏了，便将其拆除。请你在不改变其他元件连接的方式下，帮他完成实验。
实验步骤：A．                                                    ；B．                                                       ；
表达式：                                 (用所测物理量符号表示)。

回顾实验和探究(请将下列实验报告中的空缺部分填写完整):

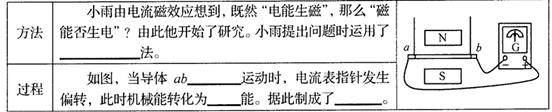

(1)探究电磁感应现象:

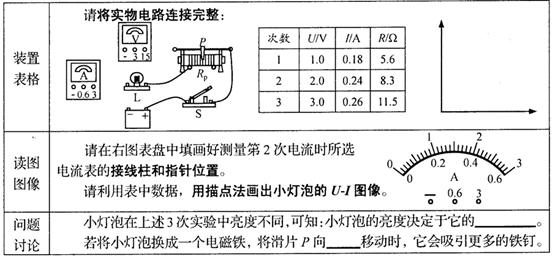

(2)探究伏安法测量小灯泡的电阻:

小明利用图甲所示的电路图测量小灯泡的电阻。

图甲                       图乙
（1）请你根据电路图用笔画线代替导线，将图乙中的实物装置图连接完整。
（2）实验中，用U、I分别表示电压表、电流表的读数，则小灯泡的电阻R=       。
（3）若实验室只提供量程较小的电流表，小明设想将电流表与一个电阻箱R’（能读出电阻值的变阻器）并联，来减小通过电流表的电流，如图丙所示。老师肯定了他的想法，并指出电流表的内阻R_A不为零，可以看成一个小电阻。为了保护电流表，在接入电路前，电阻箱的阻值应该调到最        （选填“大”或“小”）。

图丙

小宇看到张明同学的实验报告，其中下表是张明在测定额定电压为4.5V的小灯泡电阻实验中，得到部分U和I的数据：

在测定值电阻Rx的阻值实验中，滑动变阻器的最大阻值已知为R₀。

（a）
（1）连线图（a）中有一处错误，只需改动一根线就可以使电路正确连接，请你在要改动的线上打“×”，并用笔画线画出正确的接法。
（2）电路连接正确后闭合开关，移动滑片过程中发现：电流表有示数且示数随滑动变阻器滑片的移动而改变，电压表始终无示数，则故障可能是                            。（待测电阻Rx完好）

（b）
（3）由于发生（2）中故障，需重新设计实验测Rx的阻值（不增加实验器材）。①在下面方框中（b）画出你设计的电路图；②写出主要步骤并记下测量的物理量（符号）：步骤一
            ，步骤二                ；③电阻Rx=             。

关于“用电压表和电流表测量定值电阻R_x的阻值”的实验。
（1）请你用笔画线代替导线完成图甲中的电路连接；

（2）闭合开关后，调节滑动变阻器的滑片至某一位置时，电压表、电流表的示数如图乙所示，则定值电阻R_x的阻值为______Ω；
（3）在此电路中，滑动变阻器的作用是______（正确选项多于一个）。

下图是用伏安法测量小灯泡电阻所要的器材：

(1) 请连好实物电路，要求滑片P向B端移动时灯泡变亮，并画出相应的电路图；
(2)闭合开关之前，滑片P应移至___________(填A或B端)；
(3)小华在做该实验时，观察到电流表的示数变大时，电压表的示数减小，其原因可能是______________________；
(4)本实验中滑动变阻器的作用是___________      ___________。

在“测量小灯泡的电阻”的实验中，小辰选用的小灯泡上标有“2.5V  0.3A”的字样。如图所示，是他连接的电路。

在“测定小灯泡的电阻”实验中，小雨同学用一个电压表、一个电流表、一个开关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。

（1）如果小灯泡的最小电阻约为5欧,电流表的量程应选      A为宜。
（2）请用笔画线代替导线，将图甲的实物电路连接完整（连线不得交叉）。要求当滑动变阻器的滑片向左移动时，电流表示数减小。
（3）在闭合开关之前，图中滑动变阻器的滑片应放在阻值      处．闭合开关后，发现灯泡不发光，电流表和电压表都有示数，小灯泡不发光的原因是                    。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图像（如图乙），根据图像提供的信息，计算出小灯泡的正常工作的电阻为     Ω，流过小灯泡的电流跟电压不成正比的原因是                      。
（5）另一组的同学在做实验时，电路连接无误． 闭合开关后，灯泡发光，发现电流表的指针明显偏转，而电压表的示数为零． 该故障的原因可能是          ．?
（6）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的      。

某同学想测量手电筒上小灯泡正常工作时的电阻，在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，图中甲为他所连的实验电路．
（1）电池盒中至少有__________节干电池；
（2）经检查发现电路接线有错误，请在他接错的导线上打上“×”，并改正；

（3）按正确的操作测得的数据如下表：
由上表数据可以得出小灯泡正常工作时的电阻为     Ω；而表中计算出三个电压下小灯泡的电阻不相等，你认为可能的原因是                                  ．
