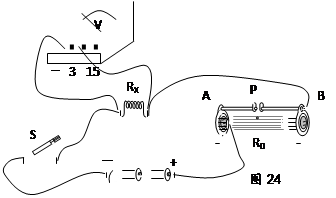

如图所示，为某同学设计的测未知电阻R_X阻值的电路，滑动变阻器的最大阻值为R₀。该同学的实验操作过程如下：
（1）闭合开关S，将滑片P滑至B端，记下电压表的示数为U₁；
（2）再将滑片P滑至A端，记下电压表的示数为U₂。
请你依据该同学的操作过程和题中的相关字母，写出待测电阻的表达式Rx=      。

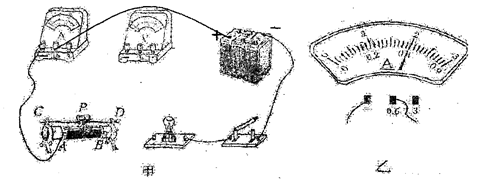

如图甲所示的实验电路可以测量小灯泡的功率或电阻，已知小灯泡上标有“2.5V”字样。

（1）用笔画线代替导线完成电路连接。要求：使滑动变阻器滑片P向右滑动时变
阻器阻值变小。（2分）
（2）实验中滑动变阻器的作用是：①                 ②
(3)实验中，当滑动变阻器滑片在某一位置时，电流表的示数如图乙所示。请读出它的示数，并将其数据填入表中（表中已有另外两次实验的数据）。

(4)移动滑动变阻器，电压表的示数为2V，为测出小灯泡的额定功率，应将滑片P向      端(选填“A”或“B”)移动，根据表中的数据可算出该小灯泡的额定功率是___________W。

要测量一只额定电压为2.5V小灯泡的电阻（电阻大约在6～ 10Ω之间），刘星同学连接了如图所示的电路.

（1）请用笔画线将图中的电路连接完整.
（2）在连接电路时，开关应     （选填“断开”或“闭合”），滑片应移到      （选
填“A”或“B”）处.
（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接
无误，各元件完好，那么可能的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿，为了能使小灯泡发
光，下一步应进行的操作是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿.
（4）实验完成后，刘星将有关数据和现象填在表格里：

由此可知，小灯泡在正常发光时的电阻是＿＿＿＿＿＿.（保留一位小数）从表中数据可知,
灯丝的电阻随两端电压的增加而＿＿＿＿＿＿（选填“变大”或“变小”），电阻变化的本质
是灯丝的电阻随＿＿＿＿＿＿而增大

（5分）在“测定额定电压为3.8V小灯泡功率”的实验中：
(1)某同学在连接实验电路时还有导线未接上，如图甲所示，请你用笔画线代替导线，正确完成电路连接（请勿更改原有导线，导线不得交叉）；

(2)闭合开关前，应将滑动变阻器的滑片移到_______（选填“A”或“B”）端；
(3)闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑动变阻器滑片向_______（选填“A”或“B”）端移动，当电压表示数为_______V时，小灯泡正常发光，此时电流表的指针位置如图乙所示，则小灯泡的额定功率是_______W．

电阻R_x的阻值估计在6～10之间，小红同学利用以下元件测量R_x的阻值，如图9所示. (要求滑片P向左移时，电流表示数变大)

（1）请在上面的虚线框内画出电路图，并用笔画线作导线将所有的元件连接起来.
（2）在连接电路时，开关应____________；闭合开关前，滑片P应置于滑动变阻器___________端（选填“A”或“B”）.
（3）若某次测量时，两电表示数如图10所示，则I＝____________A，U＝____________V.
（4）根据实验数据可得R_x＝____________.

小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。
①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。闭合电键后，两电表的示数如图所示。接着移动变阻器的滑片到另一端时，观察到电流表的示数逐渐增大到0.58安，而电压表的示数始终保持不变，则他在连接电路时存在的问题是 （11） 。

小新同学想利用一块电压表和阻值已知的电阻R₀测量电阻R_X的阻值。小新选择如图所示的器材，并连接了部分实验电路，电路连接如图所示，其中电源电压恒定不变（但具体电压值未知）。

（1）请你用笔画线表示导线，完成实验电路的连接。（导线不得交叉）
（2）只闭合开关S时，电压表的示数用U₁表示；开关S和S₁都闭合时，电压表的示数用U₂表示，请用U₁、U₂和R₀表示R_X。
R_X＝_________________。

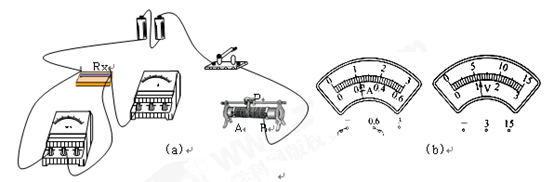

小明利用如图（a）所示的实验器材测电阻Rx的阻值，电源是由两节新干电池组合而成，有一根导线没有连接．

（1）请你用笔画线代替导线把电路连接正确；闭合电键前，应将滑动变阻器的滑片移到图中的        （选填“A”或“B”）．
（2）当闭合电键后，电流表与电压表的示数如图（b）所示，则电流表的示数为     安，
电压表的示数为     伏．
（3）小华更换了电阻Rx，然后重新实验，发现电流表的示数始终为0，于是他用一只完好的灯泡L替换Rx后，发现灯能发光，若电路中只有一处故障，且只发生在Rx或滑动变阻器上，可以判断发生故障的原因是     ．小明认为不需要灯泡L，只要观察到      现象，也能判断这一故障．

小明在做“用电流表、电压表测电阻”实验时，选用了如图所示器材，电源用两节新干电池。

(1)他连接电路时电键应       。
(2) 小明想把滑片向左移时，电流表示数变大，请您帮他用笔画线代替导线，将图13的实物连接成实验电路（用2B铅笔在答题纸的相应位置连线）         。
(3)某次实验中，移动滑动变阻器的滑片P，测得电流表的示数为0.2A，电压表的示数如图，则电压表的示数为        V，待测电阻R的阻值约为 　    欧姆。

在“用电流表、电压表测电阻”的实验中，小明同学按图（a）连接电路进行实验。电源电压保持不变，所用滑动变阻器上标有“20W  2A”字样。
在闭合电键S前，他应将滑动变阻器的滑片置于________端。（选填“A”或“B”）

② 他实验步骤正确，闭合电键S，读出电流表的示数为0.2安，并将其记录在序号1中，此时电压表的示数如图（b）所示。接着，他移动变阻器滑片，将电压表、电流表的示数记录在序号2中，并计算出电阻值。他继续实验，发现电流表的最大示数为0.56安，将其记录在序号3中。请将上表填写完整，并计算出电阻值。（计算时，精确到0.1欧）
