如图所示电路，电源电压不变，滑动变阻器上标有“2A  20Ω”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（    ）

如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列说法正确的是（   ）

把标有“110 V  25 W”和“110 V  100W”的甲、乙两盏电灯接到220V的电路上，下列图所示的设计电路中，通过调节变阻器，不能实现使它们都能正常发光的是

如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R₁为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是

如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（   ）

在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（　　）

如图所示的电路图，电源电压不变，当开关S₁、S₂都闭合，电流表的示数为0.25A，电压表的示数为8V：断开电路后，将电压表、电流表的位置互换，S₁断开，S₂闭合，电流表的示数为0.2A，则（　　）

从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R₁为定值电阻，酒精气体传感器R₂的电阻值随酒精气体浓度的关系如图像所示，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的 （　 ）

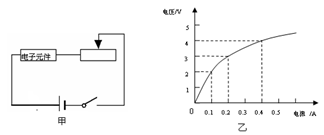

如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是

如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时
