如图所示的电阻箱的示数为_______Ω。

小明设计了如图所示的实验装置来探究不同物体在木板上所受摩擦力的大小。将物体放置在水平的长木板上，物体与木板表面粗糙程度不变，导电性能良好的弹簧其右端与物体及滑动变阻器R₁滑片P相连（不计滑片与滑动变阻器线圈间的摩擦；滑动变阻器的阻值随长度均匀变化；探究过程中，滑片P始终在a、b间），弹簧的左端固定在墙壁上。当木板沿箭头所示的方向匀速运动时，物体和木板间发生相对滑动，物体处于平衡状态时，电流表的示数稳定不变，物体和木板间的摩擦力也不变。换用质量不同的物体，重复上述实验，发现电流表的示数随所放置物体的质量的变化而变化，不同物体所受的摩擦力f不同，滑动变阻器R₁的阻值也不同。若物体所受摩擦力f与滑动变阻器R₁的阻值的关系如图所示，电流表的量程为“0～0.6A”，电源电压为3V。

⑴当滑动变阻器的滑片P指向b端时，为了保护电流表不致损坏，电阻R₀的阻值至少为多大？
⑵若电阻R₀的阻值为10Ω，某一物体在木板上处于平衡状态时，电流表的示数为0.2A，该物体所受的摩擦力是多少？
⑶当电路中电流表的示数变大时，不同的物体所受的摩擦力怎样变化？

图所示的电阻箱的示数是________Ω。（2分）

为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示．其中定值电阻R₀=5Ω，电源电压恒为4.5V，R是固定的、竖直放置的硬电阻棒、总长为30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．

⑴ R₀在电路中的作用是     ．
⑵ 当被测身高增加时，电压表的示数     （变大/变小/不变）．
⑶ 小强和小明分别用该测量仪测量时，电流表示数分别为0.3A和0.5A，已知小强的身高为170cm，则小明的身高为多少？

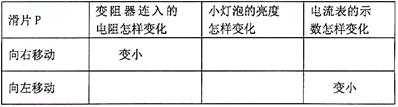

如图所示是用滑动变阻器控制小灯亮暗的实物图。根据实物连接完成下表。

如图所示，电阻箱的示数为_________。

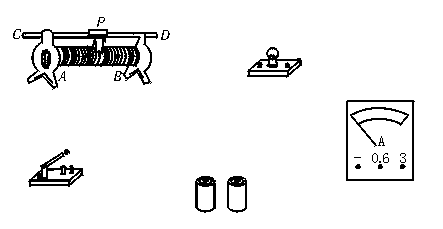

实验课上，老师给出的器材如下图所示.
图3—4
（1）要求用滑动变阻器改变小灯泡的亮度，请你用线连接实物，并画出电路图.
（2）开关闭合前，滑动变阻器的滑动片P应滑到_____端.
（3）想使小灯泡变亮，滑片应向_____端滑动，这时电流表的示数将_____.

小红学习了变阻器后，对电阻箱有了一定认识．准备利用如图所示的电路和电阻箱R₀(电路符号为        )测量未知阻值的电阻R_X 的阻值大小．

一个额定电压为6 伏的电加热器，它的电阻丝烧断了，小丽准备寻找合适的导线材料替换烧断的电阻丝，以修复这个加热器。她用如图所示电路进行探究，把导线A 挂在蜡笔上，下面吊着100 克硅码，闭合开关，使之发热并熔化蜡，记录下熔断蜡笔的时间，依次更换导线B 、C 、D 进行实验。实验时导线长度基本相同，电流大小基本不变，数据记录如下表。

探究导体的电阻跟导体长度的关系的电路如图所示，通过移动导线夹可改变接入电路中电阻丝的长度。

（1）请用笔画线代替导线将电路实物图补充完整；
（2）某次测量时,电压表的示数如图15所示，则电压为              ；

（3）请你设计实验步骤，以及记录实验数据的表格。
