在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论。

在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：

猜想1：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关．
上图是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是1m，d的长度0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同，
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟______的关系，其结论是：________        ．
（3）依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝电阻的大小，可探究电阻跟______的关系，其结论是：_______________．（5分）

小明同学想通过实验探究“电阻的大小与哪些因素有关”。他利用四根如图所示 的金属丝进行实验。已知图中A为锰铜丝，B、C、D 为镍铬合金丝，S表示金属丝的横截面积。
(1) 若要探究导线电阻跟材料的关系，应选用A和     金属丝进行实验。
(2) 若要探究                 的关系，应选用B、D金属丝进行实验。（2分）

在测量定值电阻的实验中，

（1）连接电路时开关应__________。
（2）请你用笔画线代替导线，将图中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至_____（选填“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图所示，为__________V，计算出的电阻值为__________Ω。
（4）小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？         ，
理由是______________________________。
（5）如图所示是其他两组同学根据测得数据作出的，I-U图像，分析图像可知
R_a_________R_b（选填“>”、“=”或“<”）。
（6）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是____________________________________。（写出一种即可）

阅读短文，回答文后问题
树木在低温时细胞受伤，会造成枝条电阻发生变化.用电阻测量法可以鉴别树木的耐寒能力.实验时，取某待测树种当年生长的粗细、长短相同的一些枝条分别放入不同的冷冻箱内，在不同的温度下冷冻，24h后取出.等恢复至室温时，测量这些枝条上相同距离的两点间电阻.该树种的部分测量数据如下表所示

（1）如图a所示为测量枝条电阻的电路，请用笔画线代替导线将电路连接完整.
（2）在测量冷冻温度为-20℃的枝条电阻时，电压表读数为8.6V，电流表示数如图b所示，请算出电阻填入表格中.
（3）在图c中画出枝条电阻和冷冻温度关系的图像.
（4）由图像可知，该树种枝条电阻大小与冷冻温度的关系为               .

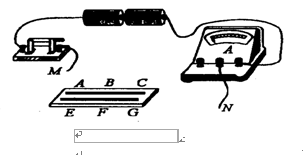

如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬丝合金，B、F分别为这两段电阻丝的中点，一位同学用该装置做“研究决定电阻大小的因素”实验，记录数据见下表：

（1）比较步骤1（或4）与2（或5），得出结论：                                      ；
（2）比较步骤2（或5）与3（或6），得出结论：                                       ；
（3）比较步骤                              ，得出结论：导体电阻大小与材料有关。

小玲同学在探究“导体的电阻跟哪些因素有关”的问题时，选择了如下图所示的器材。演示板上固定了四根金属丝，a，b，c三条长度均为1m，d的长度为0.5m，a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。该同学记录数据如下表。

瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】

⑴按图所示的电路图连接电路；
⑵闭合开关，用电压表测出L₁两端的电压；
⑶在测L₂两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,
只断开A接点,并改接到C接点上；
⑷测出AC间的电压.
【交流与评估】
⑴在拆接电路时,开关必须__ ____.
⑵瑞瑞同学用上面的方法能否测出L₂两端的电压?为什么?_               _   .
⑶方法改进后，测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压____ ____各用电器两端的电压之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：_______           ___.

瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究。
猜想与假设 串联电路总电压等于各用电器两端的电压之和
设计与进行实验
（1）按图所示的电路图连接电路；

（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上：
（4）测出AC间的电压。
交流与评估
（1）在拆接电路时，开关必须______。
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？ （2分）
（3）方法改进后，闭合开关测出AB、BC、AC间的电压记录在下面表格中，断开开关电压表如图所示，则U_AB真实值是______V，根据修正后的数据分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压_______各用电器两端的电压之和。（填“等于”或“不等于”）

果汁也能做电池．先向杯中倒人芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图29所示，一个芭乐电池就做成了．那么芭乐电池的正极是铜棒还是铝棒呢？给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计﹣个实验方案进行探究．（也可画图辅助说明）
