）一个，已调零的电流表两块，开关两个，导线若干。请选用上述实验器材，设计一个实验证明“两个电阻R1与R2并联时，干路电流I与支路电流I2的关系为：I= I2+ b（b为常量）”。请你画出实验电路图，写出实验步骤，画出实验数据记录表。
如图所示电路实验，探究并联电路的电流关系。(12分)
(1)按图1所示的电路图，将图2所示的元件连接成电路（已知干路电流不超过0.6A）。
(2)在实验时，如图3所示为硬导线与螺丝压按式接线柱的连接，其中正确的是( )
 | |||
 | |||
[来源:Z_xx_k.Com]
(3)连接电路时，开关应 ；由于不知两灯的电流大小，所以电流表量程的选择应
用 法选择。
(4)按电路图连好电路进行实验时，当只闭合S1，发现电流表指针迅速偏转，则出现该现象的原因可能是Ll (填“断路”或“短路”)
(5)排除故障后，重新实验，只闭合S1时，电流表示数如图4(甲)，只闭合S2时，电流表示数如图4(乙)，同时闭合S1与S2时，电流表如图4(丙），请完成表1。
 物理量 | L1的电流I1 | L2的电流I2 | 干路的电流I |
| 测量值 | | | |
| 结论 | | ||
小明和小华同学在“研究串联电路特点”的实验中，用电压为9V的电源、电阻RA=10Ω、标有“20Ω2A”字样的滑动变阻器和若干电表等连成如图所示的电路进行实验。实验中小华同学将滑动变阻器的滑片P从B端向左移，分别放在变阻器的B端、中间（10Ω）和距A端四分之一处，电流表、电压表的示数记录在表一中。
| 表一 | ||||
| 实验次数 | V1示数（V） | V2示数（V） | A1示数（A） | A2示数（A） |
| 1 | 3 | 6 | 0.3 | 0.3 |
| 2 | 4.5 | 4.5 | 0.45 | 0.45 |
| 3 | 6 | 3 | 0.6 | 0.6 |
（2）分析比较表中电压表V1、V2和电源电压的数据，可得到的初步结论是： （10） 。
（3）分析比较RA、R滑的阻值和电源电压与电流表A1示数比值的关系，可归纳出的结论是：
（11） 。
（4）进一步分析比较电压表V1、V2与电阻RA、R滑的阻值数据，可归纳出的结论是：
（5）在分析归纳出上述结论后，小明同学为了实验的完整性，换用电阻RB=5Ω继续实验，实验时也将变阻器的滑片P分别放在B端、中间（10Ω）和距A端四分之一处，电流表、电压表的示数记录在表二中。
小组成员小华分析了小明的测量数据后，认为小明的数据有问题，于是他直接修改了数据，如表二所示。小明认为小华这样的做法是错误的，理由是 （13） 。

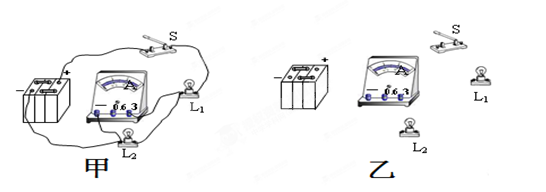

（15分）小华在探究串联电路的电流规律时，连接了如下的电路，请你帮他分析这个电路中的问题。
（1）甲图中电路连接有错误，请你找出来并在连接线上画“×”（2分）
（2）这样的连接错误会产生什么样的现象？会造成什么危害？（4分）
（3）将乙图中L1 、L2两只灯泡连接成并联电路，电流表测干路中的电流。右图是电流表测得的某次电流，则该电路中电流是 安（连电路4分，读数1分）
（4）（4分）小华利用以上装置做“探究串、并联电路中电流规律”的实验，得到以下数据：
| 接法 | 灯泡L1电流（A） | 灯泡L2电流（A） |  总电流 （A） |
| 串联 | 0.12 | 0.12 | 0.12 |
| 并联 | 0.22 | 0.26 | 0.48 |
请回答下面的问题：
（1）串联电路中电流的规律是：
。（2分）
（2）并联电路中电流的规律是：
。（2分）
