在一次实验中，需要测量小灯泡两端的电压和通过它的电流，甲同学连接了如图所示的电路。同组的乙同学发现有错，主张拆了以后重新连接，可时间来不及了。甲同学稍加思考，在图示电路中只增加了一根导线，电路就达到了实验的目的。

（1）在图中用笔画线代替导线画出甲同学连接的那条导线。（1分）
（2）在增加那根导线之前，若闭合开关，电压表示数约为       V，电流表示数约为      A（2分）

实验桌上有如下器材：电源一台；调好的电流表、电压表各一块、开关一个、电阻箱一个、阻值为10Ω的定值电阻R₂和导线若干。请你利用上述器材设计一个实验探究“R₁与R₂串联的总电阻（即等效电阻）R与电阻R₁的关系”。画出实验电路图，写出主要实验操作步骤并设计实验数据记录表格。

小灯泡甲和乙两端的电压随电流变化关系如图所示，当把小灯泡甲和乙分别以并联或串联的连接方式接在电压为6V的电源上时，则以不同连接方式所形成的两电路消耗的总功率之差为       W。（1分）

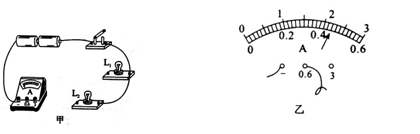

用笔画线表示导线，将图甲中的电路连线完成，要求：灯泡L₁与L₂并联；用电流表测L₁中的电流，闭合开关后，电流表的指针如图乙所示，通过L₂的电流为0.3A,通过L₁的电流为       A,则通过干路的电流为        A.(4分)

如图所示，闭合开关S ,电路将是   路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线                  (2分)

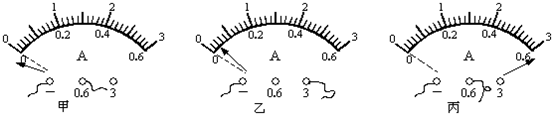

（6分）如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。

甲同学的问题：____________________________________；
乙同学的问题：____________________________________；
丙同学的问题：____________________________________。

（5分）小明同学做“用电流表测电流”实验的电路如图所示。
（1）请用笔画线代替导线连接实物电路图。要求灯泡L₁、L₂并联，开关S₁、S₂分别控制灯L₁、L₂，电流表测量通过灯L₁的电流。

（2）为研究并联电路中的电流关系，他还应该继续测量通过______________和______________的电流，然后才能归纳得出结论。
（3）在实验中一同学刚闭合开关，发现电流表的指针反向偏到最左边了，于是他立即断开开关，请你帮他分析其中的原因？
___________________________________________________________________________。

根据图中的元件，按要求画出电路图，并连接实物图。
要求：L₁、L₂并联，A₁测L₁中的电流，A₂测干路的电流，S₁控制L₁，S₂控制L₂，S₃在干路中；

小安探究串联电路中各点电流的关系
（1）提出问题：串联电路中各点电流的关系
（2）猜想与假设：
（3）实验探究：
①器材：两节干电池、       、两只灯泡、一个开关、导线若干。
②电路设计如图所示。

③步骤：根据设计的电路图连接实物电路，连线时，开关要              。
④将电流表接在电路中的a处，检查无误后闭合开关，测出a处的电流并记入表格中。
将电流表分别接在b、c点，检查无误后闭合开关，测出两处的电流，并记入表格中。
（4）  数据记录表格（写出c处的电流值）

为了探究串联电路总电阻与各电阻之间的关系，小芳设计了如图所示的实验电路，其中R₁是电阻箱，R₂是定值电阻，用R表示R₁与R₂串联的总电阻（即等效电阻）。用电流表测量串联电路中的电流I，用电压表测量A、B两点间的电压U。小芳通过实验记录的数据如下表所示。请根据表中的实验数据，归纳出总电阻R跟电阻R₁的关系式：        。
