小明在做电路探究实验时遇到一个问题，实验室给定的电压表和电流表很旧，电压表的标志“V”、电流表的标志“A”均看不清．为了知道两只电表的种类，小明设计了如下实验：
将两只电表分别与灯泡串联和并联连入电路中，如图甲所示，当闭合开关S时，发现与电表A串联在一起的小灯泡没有亮，但电表指针有偏转；如图乙所示，闭合开关，与电表B并联的小灯泡没有亮，发现电表的指针偏转很大．

(1)在实验操作过程中，应及时将     (填“甲”或“乙”)电路中的开关断开。
(2)可以断定电表A是    表，电表B是      表。
(3)此实验还说明     表对电路中电流的阻碍大，     表对电路中电流的阻碍小。

）小明按如图所示的电路图连接电路进行探究性实验，实验时电阻R₁保持不变，滑动变阻器R₂的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据

(10分)如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
① 按要求连接实物图
② 画出相应的电路图

③连接电路时开在应处于___________状态，变阻器的滑片应处于_________端（A或B）。
④滑片P向左移动时，电流表示数变________，灯泡亮度______（填“变亮”、“变暗”或“不变”）
⑤若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是____________  如发现电流表、电压表的指针均反偏，最简单的解决方法________________________________________________；

（7分）某学习小组想测一个额定电压为2.5V的灯泡的额定电流．已知电源电压为6V．（1）他们设计的电路如图a所示，请你在图中两个圆圈内分别正确填入电压表或电流表符号．

（2）电压表有0~3V和0~15V两种量程，他们应选用＿＿＿＿V量程．
（3）连接电路后闭合开关，灯泡不亮．小组同学提出下列原因，其中不合理的是（ ）
A．滑动变阻器接入电路电阻太大        B．导线接触不良
C．灯泡灯丝断了                       D．电源正、负极接反了
（4）问题解决后，继续实验．灯泡正常发光时，电流表的表盘如图b所示，则灯泡的额定电流为＿＿＿＿A．

．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图（2分） （2）画出相应的电路图（2分）

（3）连接电路时开关应处于_________状态，变阻器的滑片应处于_______端（A或B）。
（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是__________ _；如发现电流表、电压表的指针均反偏，最简单的解决方法是_______________________；如移动滑片P发现两表示数均比较小且不变，则原因为         _____________________。

“探究电流与电压关系”实验和“伏安法测电阻”实验相比较：需要测量的物理量
  （5）  （选填“相同”或“不同”），实验目的  （6）  （选填“相同”或“不同”）。“探究电流与电压关系”实验中，进行多次实验，是为了            （7）             ；“伏安法测电阻”实验中，进行多次实验，是为了              （8）                。

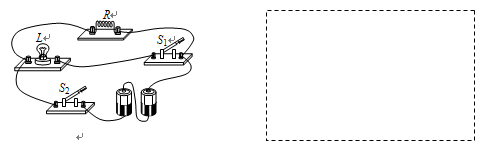

根据图中所示的实物连接图，在方框内画出电路图。

（6分）在如图所示的电路中，闭合开关 S 灯 L 不亮，电压表 V 的示数接近电源电压。已知电路中各处均接触良好，除灯 L 和电阻 R 两者中的某个元件故障外，其余元件均完好。

(1) 请判断该电路中存在的故障可能是    ▲    或      ▲   。
(2) 为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明故障是         ▲  ； 若电流表无示数，说明故障是        ▲        。
(3) 为进一步确定故障，小华同学将图中的电压表 V 正确并联在灯 L 两端，请判断他能否查找出电路的故障，并说明理由。(2分)
                  ▲                               ▲

如右图所示，请分别在圆圈中填上合适电表符号，并标出正负接线柱，完成电路图。

一只玩具猫外形如图8所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．
