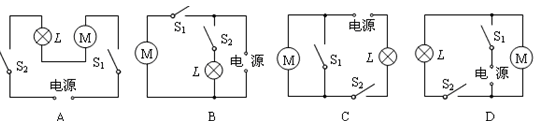

家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是（ ）

教室里有八盏灯，去掉任意四盏灯，另外四盏灯都能正常工作，则这八盏灯（    ）

在研究串联电路，引出“总电阻”概念时，所运用的科学研究方法是     （  ）
A 控制变量法。  B 理想模型法。   C 类比法。      D 等效替代法。

某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图1中符合要求的电路是

有三个小灯泡,三个电键,一个电池组,若干根导线. 现要三个灯连接起来, 开关每盏灯时不影响别的灯,下列结接方法符合要求的是.
A.三灯分别和三开关串联后, 再把它们并联
B.三灯分别和三开关串联后, 再把它们串联
C.三灯分别和三开关串联后, 再把两组并联, 最后跟第三组串

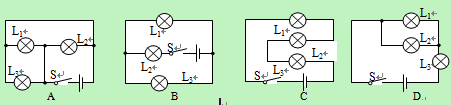

在图所示的四个电路图中，当开关闭合时，三盏灯属于串联的电路图是

在右图所示的电路中，电流表示数为1.2A，通过灯L的电流为0.4 A，则通过电铃D的电流为（     ）

在下图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则(      )

如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，
则电阻R₁与R₂的阻值之比是(      )

下列图所示的电路图与实物图一致的是
