在图所示的电路中，开关S闭合后，电流表A₁、A₂的示数相等。关于三个电阻的阻值关系，可能的是

图是简化了的电冰箱的电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。下列判断中正确的是

图是小明家的电热饮水机的电路原理图。该饮水机有加热和保温两种状态，这两种状态由温控开关S₀自动控制：当加热内胆里的水温达到90℃时，停止加热进入保温状态；当内胆里的水温降至60℃时，加热状态启动。饮水机加热内胆里装1kg水时，饮水机的加热状态每次启动5min停止。则

图是一个环境温度监控电路，R₁为定值电阻，R₂为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）。当环境温度升高时，电流表的示数I和R₁消耗的电功率P₁的变化情况分别是

如图所示，闭合开关S后，L₁和L₂两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是                                  (     )

击剑比赛中，当甲方运动员的剑(图中用“Ｓ_甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是（  ）

楼梯照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置.根据这种按键开关的控制特性，在下图中，能正确表示照明灯和这种按键开关内部电路连接方式的是（甲表示照明灯、乙表示按键开关上的指示灯）

小丽晚上想用台灯照明看书，她把“220V  25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭.原因可能是

下列四种用电器中，正常工作时的电流最接近200mA的是

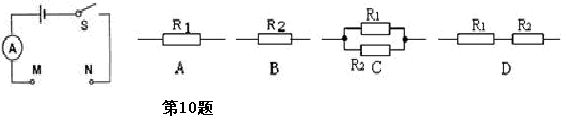

将R₁、R₂（R₁＞ R₂）按照下图中四种不同接法分别接在下图中MN两端（电源电压恒定不变），则当开关闭合后，电流表示数最大的接法（      ）
