小明在实验时连接了如图所示电路，闭合开关S₁和S₂后，下列分析正确的是

小灯泡亮，电铃响
B、小灯泡不亮，电铃响
C小灯泡亮，电铃不响
D小灯泡不亮，电铃不响

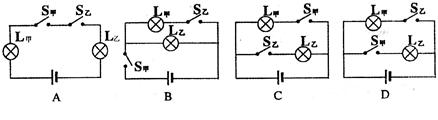

击剑比赛中，当甲方运动员的剑(图中用“Ｓ_甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是（  ）

如图所示，闭合开关S时，小电灯L₁、L₂都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触a、d两点时，两灯都亮。对此，下列判断中正确的是（ 　  ）

一般家用普通白炽灯，在正常工作时，通过它的电流强度可能为

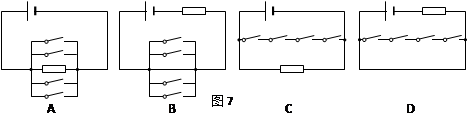

小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。图7所示四个电路中，能体现该装置工作原理的是

小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。图7所示四个电路中，能体现该装置工作原理的是

用电流表测电铃工作时的电流，下面电路图设计正确的是    (       )

教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。下图的电路图中能符合要求的是                                            （     ）

关于电路的说法错误的是         （     ）

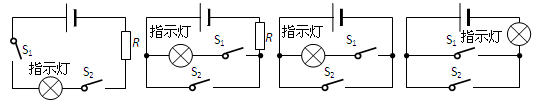

为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S₁闭合，若未系安全带，则开关S₂断开，仪表盘上的指示灯亮起；若系上安全带，则开关S₂闭合，指示灯熄灭。下列设计最合理的电路图是   （    ）

A．               B．                 C．               D．
