某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路。若开关闭合，其后果是            （   ）

小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L₁亮，灯L₂不亮，电流表和电压表均有示数．则故障原因可能是

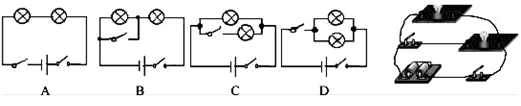

如图所示，四个电路图中与右边实物图相对应正确的是

为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是

如图，电源电压不变，闭合开关 S 后，灯L₁、L₂都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（   ）

如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（   ）

如图所示的是大丰四中教室里讲台下面的电源插板，插座上有一个开关S₁和一个指示灯L₁（相当于电阻很大的小灯泡）。当投影灯L₂的插头插在该插座上，其开关S₂可以控制它。小明断开或闭合S₁、S₂时，记录现象如下表，则符合事实的电路图是图中的（   ）

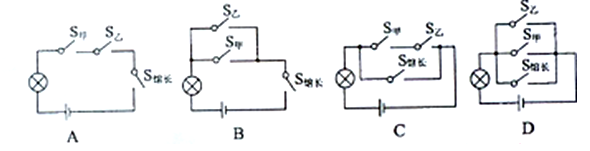

某档案馆的保密室进出门必须有下列要求：甲、乙两资料员必须同时用各自的钥匙(S_甲、S_乙分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室；而馆长只要用自己的钥匙(S_馆长表示馆长的钥匙)使灯亮就可以进入保密室，下列电路中符合上述要求的是

如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是

击剑比赛中，当甲方运动员的剑（图中用“S_甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S_乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。下面能反映这种原理的电路是 （     ）
