电吹风由电动机和电热丝等组成。为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是

高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是

如图所示的电路，电源电压不变，开关S₁保持闭合状态，当开关S₂由断开状态到闭合状态时，示数增大的电表是

 .如图，开关S闭合后，下列说法正确的是(   )

 如图，电源电压不变，两只电表均完好.开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ）

在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（   ）

如图甲所示电路，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L₁和L₂两灯的电阻之比为

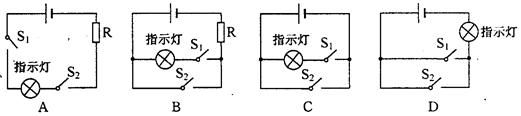

为保证司乘人员的安全，轿车上设有安全带未系好提示系统。当有乘客坐在座椅上时，座椅下的开关S₁会闭合，该乘客若未系安全带，则开关S₂会断开，此时仪表盘上的指示灯会亮起，提醒司机检查谁没系好安全带；若系上安全带，则开关S₂闭合，仪表盘上的指示灯熄灭。图中设计最合理的电路图是

如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（     ）

在探究串联电路电压的关系时，如图所示，当闭合开关S后，发现L₁发光，L₂不发光，用电压表分别测L₁和L₂两端电压，发现电压表都有示数，则L₂不发光的原因可能是
