如右图所示的电路中，下列说法中正确的是：

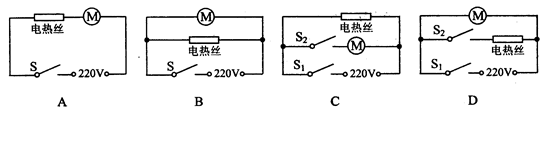

家用电吹风机由电动机和电热丝等组成,为了保证电吹风机的安全使用，要求电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。图所示电路中符合要求的是

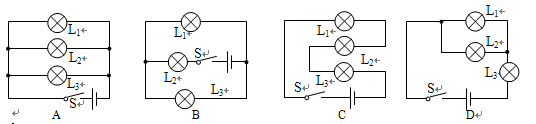

在图所示的四个电路中，闭合开关S，三盏灯都能发光。若其中任意一盏灯的灯丝烧断，其它两盏灯仍然发光的电路是      （    ）

如右图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是

右图4是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S₁，护士值班室的灯L₁亮；2号床的病人按下开关S₂，护士值班室的灯L₂亮。下列电路图符合要求的是

如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是

分析复杂的电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化，正确的处理方法是（  ）

如图所示，闭合开L₁和L₂两灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是（  ）

如图所示，将两只额定电压相同的灯泡L₁、L₂串联在电路中，闭合开关S后，发现L₁发光，L₂不发光，对此有下列几种猜想，其中可能的是  （    ）
① L₂灯丝断了；
②灯泡L₂的电阻太小，导致它的实际功率太小；
③灯泡L₂的电阻太大；
④通过灯泡L₂电流比L₁小；
⑤灯泡L₂的灯座被短路

在图所示的电路中，电源电压保持不变。由于电阻R或灯L可能出现了故障，电键S闭合前后，两电表指针所在位置都不变，下列判断中正确的是               （   ）

A 若灯L不发光，则只有电阻R短路。
B 若灯L不发光，则只有电阻R断路。
C 若灯L发光，则只有电阻R短路。
D 若灯L发光，则只有电阻R断路。
