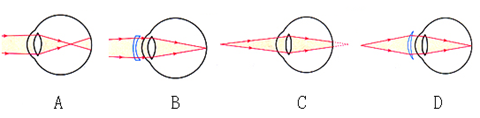

下列图形中的“眼睛”及矫正，与矫正远视眼相符的是                       (    )

如图所示，是在一些交通要道路口、银行等公共场所安装的两种电子监控器。它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的其光学系统的工作原理相当于：                    （    ）

在研究凸透镜成像规律的实验后，蓓蓓利用图画记录了她观察到的实验现象如图6所示。四幅图画中的物、像关系有对有错，请你帮她把正确的图挑出来

		图图6

小刚在探究凸透镜成像的实验中，用由发光小灯泡组成的“F”字屏代替蜡烛，想看看在光屏上能成什么样的像。于是他把“F”字屏放在原来放蜡烛的位置上，如图3所示。移动光屏直至看到清晰像。此时他在不透光的白板光屏上看到的缩小的像
是图4中的哪一个？

凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成

小强看远处的某点时，其光路如图所示，则正确的是：（   ）

某同学在利用蜡烛探究“凸透镜成像规律”的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前15 cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是：
A倒立缩小的实像    B倒立放大的实像    C正立放大的虚像    D正立放大的实像

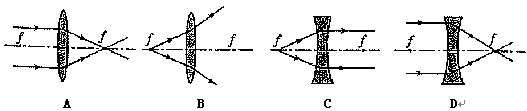

下列光路图正确的是（   ）

如图所示，一块玻璃砖内有一个“椭圆
形的气泡”,当一束平行光线垂直射到玻
璃砖上时，其光线透过玻璃砖后的光线
将（   ）

一种手电筒上所用的聚光电珠如图所示,其前端相当于一个玻璃制的凸透镜,为了使灯丝发出的光经凸透镜后变成平行光,应把灯丝放在（   ）
