实际的电源都有一定的电阻,如干电池,我们需要用它的电压U和电阻r两个物理量来描述它,实际计算过程中,可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：

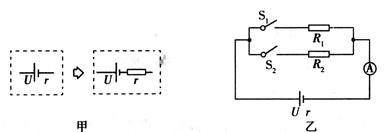

在图乙中R₁＝14W，R₂＝8W。当只闭合S₁时，电流表读数Ｉ₁＝0.3A；当只闭合S₂时，电流表读数Ｉ₂=0.5A,把电源按甲中的等效方法处理.求电源的电压U和电阻r.

定值电阻R₁和R₂串联后接在电源上，其作用可用一个等效电阻R来代替，如下图所示，在物理学中，将R称为R₁和R₂串联后的总电阻．试证明：R=R₁+R₂

在测定“小灯泡额定电功率”的实验中，已知小灯泡的额定电压为2.5V．

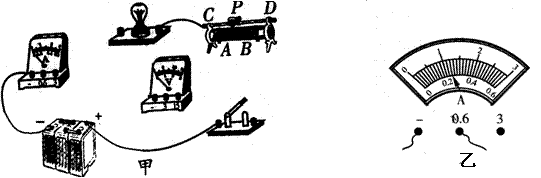

⑴请你用笔画线代替导线，将图甲的实物电路连接完整。

⑵实验时，电源电压为6Ｖ，小灯泡的电阻大约为10Ω．滑动变阻器有“10W　2A”和“20W 1Ａ”两种供你选择，应该选择_______的滑动变阻器．

⑶闭合开关后，移动滑动变阻器的滑片，当观察到电压表的示数为_______V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率为_______ W ．

⑷有些同学提出，利用上面的实验器材，在不改变电路连接的情况下还可以探究“电流与电压的关系”，你认为这种说法正确吗？请简述原因：_____________________________________________________________________________________________________________________________________

在探究“影响电流产生热量多少的因素“实验中：

①.为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内装一根电阻丝，并插入温度计，电流产生的热量多少是通过_______体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法在物理学中经常用到，请举一例_____________________________________________________．若他想让烧瓶内的液体在短时间内温度变化更明显，应选用_______（选填“煤油”或“水”）.　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　②.小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中，然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）

由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量_____．

③.若要探究电热器产生的热量与电阻的关系，应保持电流和通电时间相同，同时选择乙图中____选填“A”或“B”）烧瓶内的电阻与甲图中烧瓶的电阻____（选填“串联”或“并联”）。

实验

次数

电流／A

通电时

间／s

电阻／Ω

温度升高量／℃

0.3

1.5

0.6
