请在图所给实物图上补上一根导线（用笔线作导线），使滑动变阻器滑片P向右移动时小灯变亮，并画出对应的电路图．（3分）

在做“影响电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流，分析归纳出决定电阻大小的因素，下表是几种实验用导线的参数。（3分）

（1）为研究电阻与导体材料有关，应在中选用导线C和导线________

（2）为研究电阻与导体的长度有关，应在上表中选用导线C和导线________

（3）为研究电阻与导线横截面积的关系，应在上表中选用导线A和导线_______

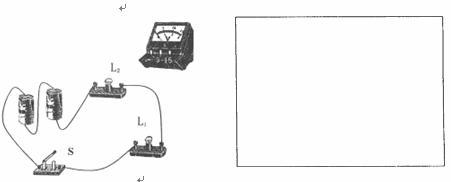

（1）在图中用笔画线代替导线将电压表接入电路（用0—3V量程）测量灯两端的电压．（2）按实物连接图，在右方框内画出电路图．(4分)

在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接方式为                  。(1分)

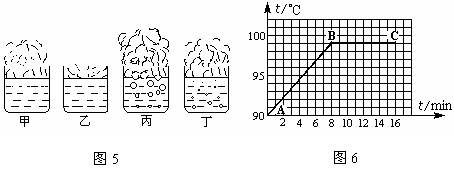

在“观察水的沸腾”实验中，实验装置如图5所示：（3分）

    (1)实验时所选用的温度计应该是____________温度计。(填“酒精”或“水银”)

    (2)实验时，先后四次观察到烧杯中水出现的现象如图5所示，把四个现象按出现时间的先后顺序排列，正确的是________________。

    (3)图6所示是根据实验记录作出的水的沸腾图象，由此可知此时水的沸点是_________℃。

在观察水的沸腾实验中，当水温升到90℃时，随着加热过程，每隔1min记录一次水的温度，某同学记录数据如下表：（4分）

⑴根据记录在图4中画出水的沸腾图像

⑵由实验现象归纳水沸腾时的特点:

当加在导体两端的电压为6V时，通过导体的电流为0.5A，则该导体的电阻是________Ω；若加在该导体两端的电压为12V时，该导体的电阻为__________Ω。

如图所示，从该电阻箱的面板上可以看出，此时的电阻值是_________Ω。

小丽在做实验时将电流表的“－”接线柱和“3”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“0.6A”的量程读数，读出的电流值为0.48A，而电路中实际的电流值应是_________ A。

要想得到持续的电流，电路中必须有         ，而且电路还必须是         的。
