在“测滑轮组机械效率”的实验中，小强按正确方法操作，左下图是他实验中的情景，下表是他记录的一组数据。

（1）由表中数据可计算出，滑轮组对钩码做的有用功为_______J，人做的总功为_______J。

（2）对以上两个计算结果进行比较，其不合理之处是_____________________________；结合测力计放大图，可知小强的错误是_______________________________。

（3）在该次实验中，所测滑轮组的机械效率应该是____________。

在探究“杠杆的平衡条件”的实验中：

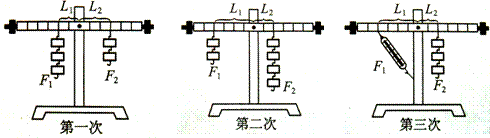

(1) 实验前，调节杠杆使其处于水平位置，其原因主要是为了消除　 　　　　　　 。如发现杠杆左端偏高，则可将右端的平衡螺母向　　 （填“左”或“右”）调节。上图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在下表中.

(2) 实验次数1中的阻力臂L₂应为_______cm.

(3) 小明的第3次实验存在错误，其错误是_________________________.

(4) 在第三次实验中，若保持钩码的数量和位置不变，使弹簧测力计由斜向下拉改为竖直向下拉，则弹簧测力计的示数将__________．（选填“变大”、“变小”或“不变”）

如下图是课堂上所学得的物理知识。

甲实验的目的是为了说明                  可以相互转化。乙实验中能量转化的情况是                            ,是通过          的方式改变内能的。丙图显示高山上的公路修得弯弯曲曲，宛如盘龙，是利用了         的道理（一种简单机械名称）。

（1）如图所示的曲棒ABC可绕A点的转轴转动，请画出阻力F₂和使曲棒ABC在图中位置保持平衡的动力F₁的力臂。

（2）根据标出的电流方向，将电池组、`电流表、电压表三个元件符号中的两个，分别填进电路图的空缺处，填进后要求灯泡L₁和L₂串联，且都能发光．

（3）按图所示的实物图画在虚线框内画出它的电路图，并标明相应的元件。

        第24题图(1)                            第24题图(2)

如图所示，闭合开关S ,电路将      　路（选填“断”、“短” 或“通”），要使电路中的两灯串联，则应拆除              两根导线。

 如图所示的电路中小灯泡正常发光．若将电压表和电流表的位置对换，则电压表的示数将           ，电流表的示数将__      __。（填“变大”、“变小”或“不变”）

研究导体的电阻与温度的关系的实验如上图所示，当用酒精灯缓慢地对灯丝线圈加热时，观察到电流表的示数变小，这表明导体电阻__________（选填“变大”、“变小”），这个实验证明了导体的电阻跟          有关系。

如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，随着“呯”的一声响，看到盒盖弹出，在此过程中，酒精燃烧后的燃气的_____ 能转化为塞子的_______能。图_______中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的.

如下图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V_１和V₂的示数分别如图乙所示。则V_１的读数是       V，小灯泡L₁上的电压U₁=          V。

如图所示，是家用电冰箱及其部分电路图。冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制。照明灯与压缩机的连接方式是        (选填“串联” “并联”)。冰箱门关闭后，联动开关应该处于________状态，当冰箱里的温度高于设定温度时，温控开关会自动________（选填“断开”或“闭合”）
