做功提升重物，但在电能转化成机械能的过程中，有部分电能变成内能。已知线圈电阻1.5Ω，电动机正常工作时，通过线圈电流2A，物体质量540g，以1Om/s匀速上升，不计绳的重力和一切摩擦。物体上升20s的过程中。求：(l)电压表读数；(2)电流通过线圈产生的热量；(3)提升物体的有用功；(4)电动机工
作效率。
小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：
| 热水箱水量 | 额定电压 | 加热时功率 | 保温时功率 |
| 2kg | 220V | 440W | 40W |
（1）求电阻R1的阻值；
（2）求正常加热时通过饮水机的电流；
（3）在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？重新加热前的水温t是多少？[不计能量损失，c水=4.2×103J/(kg·℃)]
小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图l6所示的电路开始探究。
(1)请你用笔画线代替导线，根据图16所示的电路图，将图17所示实物图连接完整。
(2)若小雷连接Eg路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_______、_______．(选填“AB”或“CD”)接线柱接入了电路。
(3)小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P向_______(选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数 | 电压／V | 实际功率／W | 电阻Ω | |
1 | 1．6 | O．20 | O．32 | 8．00 |
2 | 2．5 | O．24 | O．60 | 1O.42 |
3 | 2．8 | O．26 | O．73 | 1O．77 |
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越________。
(5)用L2替换L1重复上面的实验时，需要改变_______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有
同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了__________．对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系。"你认为这种说法___________(选填“正确”或“错误”)。
图16 图17

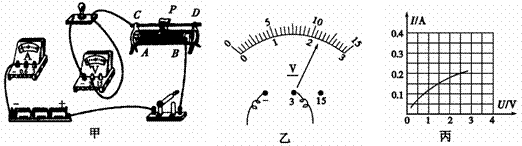

)改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图丙所示的图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是_______Ω；灯泡的额定功率是_______W。
某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是【 】
| A． | 天然气浓度增大时，电压表示数变小 |
| B． | 天然气浓度减小时，电流表示数变大 |
| C． | 天然气浓度增大时，电路消耗的总功率变小 |
| D． | 无论天然气浓度怎样变化，电压表与电流表示数的比值不变 |
