如图所示为一种手摇升降晾衣架示意图，它由4个定滑轮和2个动滑轮组成，绳子的尾端绕在一个固定在墙壁的旋轮上，摇动旋轮的摇柄可以使晾衣架升降，假设在升降过程中衣架横梁始终保持水平。第一次晾晒衣物时，将重150N的衣物（含横梁及晾衣架）以0.12m/s的速度匀速提起1.2m，在此过程中旋轮牵引绳子的拉力F1所做的功是200J。第二次晾晒衣物时，旋轮牵引绳子的拉力大小为40N，使衣物匀速上升1 m，在提升衣物（含横梁及晾衣架）过程中滑轮组的机械效率比第一次降低了1%。旋轮的摩擦及细绳的质量均忽略不计，动滑轮的总重为2 N，取g= 10N/kg。求：

（1）拉力F1做功的功率；

（2）第一次利用该晾衣架提升衣物过程中，滑轮组的机械效率；

（3）第二次利用该晾衣架提升衣物过程中，需克服摩擦力做多少功。

实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻、滑动变阻器和开关各1个，电阻箱（电路图符号      ）1个，已调零的电压表1块，导线若干。在电路中，可以通过调节滑动变阻器实现控制和改变与其相串联的电阻两端的电压。请选用上述实验器材，设计一个实验证明：两个电阻R1与R2串联时，如果定值电阻R1两端的电压保持不变，则电阻R1与电阻箱接入电路中的电阻R2两端的总电压U与电阻R2两端的电压U2的关系式为：U = U2 + b（b为常量）。请画出实验电路图，写出实验步骤，画出实验数据记录表。

小东通过学习知道了“在并联电路中，干路电流等于各支路电流之和”这个规律，于是他认为：并联电路的支路越多，通过每个支路的电流就越小。请你通过实验证明，小东的结论是错误的。

所提供的实验器材如下：符合实验要求的稳压电源（即电源两端的电压保持不变）、开关、已调零的电流表各1个，灯泡3个、导线若干。

请画出电路图，写出简要的实验步骤和实验现象。

为了探究并联电路的电流关系，小芳设计了如图所示的实验电路，其中R1是定值电阻，R2是电阻箱。实验时改变电阻箱接入电路中的电阻值，在下表中记录了各次实验中电流表A1的示数I1与电流表A2的示数I2。根据表中实验数据，可归纳出I1与I2的关系式为：         。

如图甲所示，将一根质量分布均匀的金属硬棒的一端通过铰链固定在O点，并能使金属棒绕O点在竖直面内自由转动。现通过一个“拉力—距离传感器”可对硬棒施加一个竖直向上的力，使硬棒在水平位置始终保持平衡。已知硬棒的长度是1.2m，“拉力—距离传感器”可自动记录拉力F的大小和拉力作用点到O点的距离x，并将记录的结果输送到计算机绘制出F与x的关系图线。若计算机上显示出的拉力F与距离x倒数的变化关系如图乙所示，则可知金属棒所受的重力为       N。

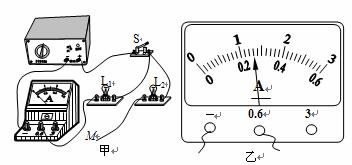

如图甲所示为小明用电流表测灯泡L1与L2并联电路中通过灯泡L1电流的电路，应将导线接头M接电流表的      （选填“-” 或“0.6”）接线柱，此时电流表的示数如图乙所示，则通过灯泡L1中的电流为          A。

小李在测定某滑轮组的机械效率时，得到下表中的两组数据。

（1）该实验采用的实验装置图应为图中的      （填“甲”或“乙”） 。

（2）比较两组实验数据可初步得出：使用同一滑轮组提升物体，物体所受的重力越大，滑轮组的机械效率越      （选填“高”或“低”） 。

如图所示为研究导体的电阻跟哪些因素有关的实验装置。木板上有三条横截面积相同的金属丝，其中AB是镍铬合金丝，CD是锰铜合金丝，且它们的长度相等；EF也是镍铬合金丝，其长度为AB的二分之一。利用这个装置上的AB和CD两条金属丝，可以探究导体的电阻与      是否有关；利用AB和EF两条金属丝，可以探究导体电阻与         是否有关。

图所示为研究重力势能的大小与哪些因素有关的一种实验装置。某小组同学每次都让重锤从高处由静止下落，砸到粘有橡皮泥的小铁桌面上，并使小铁桌的桌腿陷入细沙中一定的深度。他们观察到：在重锤下落高度不同的情况下，桌腿进入细沙中的深度不同。老师告诉他们，桌腿进入细沙中的深度越大，反映出重锤对小铁桌做的功越多，表明重锤具有的重力势能越大。他们用m表示重锤的质量，H表示重锤距小铁桌的高度，h表示桌腿进入细沙中的深度，并将部分实验数据记录在下面的表格中。

(1)比较实验序号1与2（或3与4）的数据及观察到的现象，可分析得出的初步结论是：在      相同的情况下，重锤被举得越高，具有的重力势能越    （选填“大”或“小”） 。

(2)分析比较实验序号__________的数据及观察到的现象，可分析得出的初步结论是：在举起高度相同的情况下，重锤的质量越大，具有的重力势能就越大。

如图所示为“探究杠杆平衡条件”的实验装置。

（1）实验前，将杠杆中点置于支架上，使杠杆可绕O点在竖直面内自由转动。当杠杆上不加挂任何物体而处于静止时，发现杠杆右端上翘，此时应将杠杆两端的平衡螺母向  （选填“左”或“右”）调节，使杠杆在水平位置平衡。

（2）在图甲中，每个钩码重0.5N，杠杆上每格等距。小明在图甲中的A处施加一个竖直方向的力F1，使杠杆在水平位置平衡，则力F1的方向     （选填“竖直向上”或“竖直向下”），大小为      N。

（3）若在A处施加斜向上的力F2，如图乙所示，使杠杆仍在水平位置平衡。则F2将     F1。（选填“大于”、“等于”或“小于”）。
