中考前,由于气温偏高,瑞瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间．这台空调的说明书中主要数据如下表，问：

（1）空调工作时应选图中　　　　　　　 孔插座．

（2）空调正常制冷时电流为多少？连续正常制冷30min消耗的电能为多少kW·h？

（3）夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于节能？（答出一点即可）

如图所示，一个质量60kg，底面积为0.1m²的物块，通过滑轮组在25N拉力作用下作匀速直线运动。已知物块受到的滑动摩擦力为物重的0.1倍。(g取10N/kg )求：

（1）物体的重力是多少？

（2）物体静止时对水平地面的压强是多少？

（3）该滑轮组的机械效率是多少？

如下图所示是九年级的小华和小明同学在研究“影响滑动摩擦力大小的因素”的实验情景。

（1）实验过程中应使木块在弹簧测力计的拉力作用下做_________运动，此时拉力与摩擦力是__ _____力。

（2）比较图甲和图丙中的弹簧测力计示数可得结论是：　　　　　　　　　　　　　 。

（3）小华同学很快完成实验后，用小刀将木块从中间切去一半后，重新做实验，发现木块的面积小了，摩擦力变小了。他猜想滑动摩擦力大小可能与接触面的面积大小有关。请你设计一个实验来验证。要求写出实验步骤和分析过程。

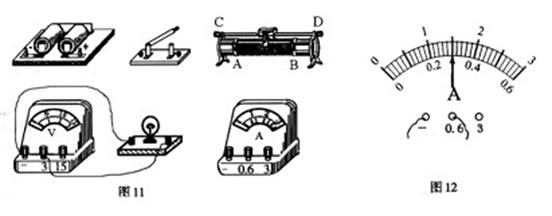

小丽做“测量小灯泡电功率”的实验，如图11所示是实验所用到的器材。

(1)用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整。

(2)完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表有示数、电压表无示数，出现故障的可能原因是　　　　(填字母代号)

A．灯泡短路     B．灯泡断路     C．电压表断路       D．电流表断路

(3)排除电路故障后，灯泡正常发光时，电压表的示数是2.5V．电流表示数如图12所示，此时小灯泡的电功率是　　　　W，此时灯丝电阻约为_______Ω（结果保留一位小数）。

（1）　　　 填写下列各测量工具的示数：

（2）在探究水的沸点的实验中： 小明观察到同学们测水温的操作有如图甲中所示四种，你认为正确的是　　　　 ；当水沸腾的时候，小明的温度计的示数如图乙所示，此时水的沸点是_________℃；如果继续给沸腾的水加热，水的温度_________ (填“升高”、“不变”或“降低”)。

甲　　　　　　　　　　　　　　　　　　　　 乙

（1）在图中画出反射光线，并标出反射角的大小。

（2）在图中画出用起钉锤拔铁钉时动力F的力臂及锤受到钉的阻力。

（3）下图是用伏安法测小灯泡功率实验的实物图，请将电路连线完整。

如图所示的三幅实验装置图，请在下面的横线上填出各实验装置所研究的物理现象：

图a___________________________；图b_______________________________；

图c___________________________________。

一个人用了60N的水平推力推动一个质量为100N的箱子在水平地面上匀速前进了2m，所用时间是2s。箱子所受的摩擦力是_______N，他对箱子做的功是_______，他对箱子做的功的功率是_______W。

已知水的比热容为4.2×10³ J／(kg·℃)，l kg、20℃的水吸收了2.1×10⁵J   的热量后，温度升高到　　　　℃．生活中我们经常看到司机往汽车发动机的水箱里灌水，这是因为水的　　　　大，所以在相同条件下水能带走较多的　　　　，冷却效果好。

如图所示，电源电压为6V，R₁阻值为10Ω，R₂阻值为20Ω。R₁与R₂的连接方式为______联。闭合开关，电流表的示数为______A，通电30s电阻R₁产生的热量为_____J。
