小明和小红利用如图所示的装置探究“导体产生的热量与电阻大小的关系” ．
（1）如图所示，质量相等的两瓶煤油中都浸泡着一段材料与长度均相同的金属丝，已知甲电阻比较小，则两根金属丝中横截面积较大的是　 ▲ （选填“甲”或“乙”）．
（2）实验中，小明和小丽发现　 ▲　 烧瓶中温度计的示数升高较快．这表明：　
　　 在　 ▲　 和通电时间相同的情况下，导体的电阻越　 ▲　　 ，产生的热量越多．
（3）小明提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成　 　 ▲ 相等的水，并使甲、乙两烧瓶中金属丝的电阻　 ▲　 .水和煤油吸热升温，这是通过　　 ▲　 来改变液体内能的．
（4）为了使看到的现象更明显，小红把实验装置作了一些改动：在相同的烧瓶A、B中装满煤油，用细玻璃管代替温度计做实验，当煤油温度上升时，会看到细玻璃管内的液面明显上升．下列实验中也用到这种方法的是 　▲　

A．将不同的电阻丝分别接到同一电路中，通过比较电流的大小来比较电阻的大小
B．将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动
C．让不同的纸团从相同高度同时下落，通过落地的先后判断运动的快慢
D．将小铁屑均匀洒在磁体周围，通过观察铁屑的分布情况来认识磁场的分布情况．

某实验小组利用图甲所示电路进行如下的实验研究。

⑴断开S₃，闭合S₁S₂，调节滑动变阻器，由电压表和电流表的测量数据绘制成如图乙的U-I关系图像。根据图像分析，电阻R=___▲___Ω，还可归纳得出的规律是：　 ▲　　 。

⑵断开S₂，闭合S₁S₃，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图像。若灯泡L的额定电压为2.5V，灯泡的额定电功率为____▲____W。测好灯泡L的额定功率后，将灯泡L换成另一个规格为“2.5V　 1W”灯L₁，为了测L₁的额定功率，闭合开关后，应将变阻器滑片向　 ▲　 移动。

（3）在“测定小灯泡电阻”的实验中，小明同学连接线路闭合开关后，将变阻器滑片向右滑动时灯泡变暗，而电压表的示数增大．请你用笔画线代替导线，把下图中的实物电路按小明的连接方式连接完整．

如图甲所示是小红探究“阻力对物体运动影响”的实验，如图乙所示是小明探究“动能大小与什么因素有关”的实验．请回答下列问题：同一小车从同一斜面上的同一高度处由静止开始滑　　　 质量不同的钢球从同一斜面上的同一高度处由下，停在图中所示位置　　　　　　　　　　　 　　静止开始滚下，撞击相同木块后，停在图示位置

（1）小红发现：平面越光滑，小车运动距离越 ▲　　 ．联想到在雨雪天驾驶汽车应适当 　▲　 （选填“增大”或“减小”）汽车之间的距离．
（2）小明发现：钢球质量越大，动能越 　▲　 ．联想到高速公路的限速牌上同时标明“120”和“100”字样，　 ▲　 （选填“大客车”或“小轿车”）的限速应该是100km/h．
（3）小红通过上面的探究学习，思考了一个问题：当自己荡秋千运动到右侧最高点时，如果自己受到的力全部消失，自己将会处于怎样的运动状态呢？她做出了以下猜想，你认为其中准确的是 　 ▲　 ．（图中的黑点表示小红同学）

（4）小明在做乙图所示实验中，在斜面底端放置木块的作用是 　　　　　▲　　　　　 。小球和木块在运动过程中机械能将　 ▲　　 （选填“变大”、“变小”或“不变”）。

图甲　　　　　　　　　　　　　　　　　　　　　　 图乙

按要求作图

　　（1）根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A′B′

（2）如图所示，气球在空中沿虚线方向做匀速直线运动，不计空气阻力，请画出气球的受力示意图。

小明再测量灯泡电阻实验中得到了如图曲线，灯丝电阻改变的原因是    ▲     。如果将这个小灯泡与一个10欧的定值电阻串联接入8v的电源中，则此时电路的总功率为   ▲    W。

2012年11月23日上午，我国“歼15”舰载机在“辽宁舰”
上成功起降, 如图所示，意味着“歼15”和“辽宁舰”舰机合练的技术条件已具备,“辽宁舰”成为真正意义上的航母。“辽宁舰”排水量为67500t（排水量指满载时航母排开水的质量），则该航母满载时所受浮力为   ▲      N；舰载机为了顺利升空，最好是  ▲    （顺/逆/无）风时起飞。舰载机飞离航母后，航母所受的浮力将    ▲    （增大/减小/不变），舰底所受海水的压强将  ▲    （增大/减小/不变）。

用如图所示的滑轮组提起重为1200N的物体时，若不考虑摩擦、绳和动滑轮的重力，则拉力F是  ▲  N；若匀速拉动时实际作用在绳端的拉力是500N，此时滑轮组的机械效率是  ▲  ．

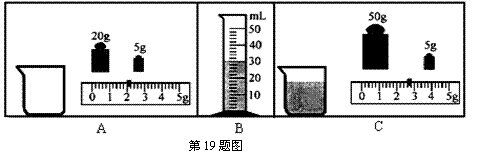

梁溪河是无锡美丽的“翡翠项链”，保护水不受污染，是每个市民应尽的责任．某“环保小组”为了对梁溪河的水质进行监测，定期取样测量其密度进行物理分析．如图是按ABC顺序测量的过程，则河水的密度为　 ▲ 　 kg/m³

为了更准确地测量河水的密度，实验步骤顺序应调整为　 ▲ 　　（填ABC序号）．

小明在“探究串联电路电流特点”时，他应选择两个规格__▲____的（填“相同”或“不相同”）小灯泡的。小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操作中的不当之处是：　 ▲　 。利用电流表指针的偏转显示电流大小

如图所示是一种环保驱蚊用品——-电热液体蚊香器．蚊香器通电后其内部的发热部件对驱蚊液加热，过一会儿，可见其顶部有“白气”飘出，房间里弥漫着驱蚊液的清香，起到驱蚊和灭蚊的作用．驱蚊液变成“白气”涉及到的物态变化有 　　▲　 和液化．房间里清香四溢说明 　　 ▲　　　 。
