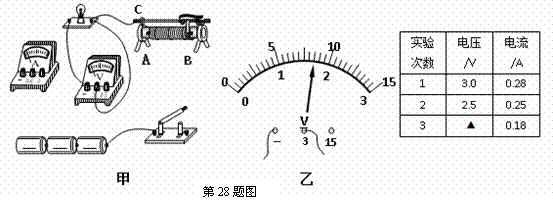

下列甲图是某实验小组探究小灯泡功率所用的器材，已知小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．

（2）该组同学连接好电路，将滑片P移到A端，并用开关试触，检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法降低到2.5V，其原因可能是______________▲______________．

（3）解决问题后，在实验过程中记录同学不小心漏填了一个电压的数据如图乙所示，请你读出该电压值填入表中的空格处．

（4）从表中数据可算出该灯泡的额定功率是____▲_____W．

如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．

（1）在利用甲图“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是利用了玻璃板的　　 ▲　 （填物理属性的名称），从而能便于确定　 ▲　　 的位置；

（2）下面表格中的数据是一位同学测量的四组像和物体到玻璃板的距离，实验中刻度尺的使用以及读数均正确．但是分析数据时发现第二组的数据有较大的偏差，你认为造成这个偏差的原因可能是　　 ▲　　 .

A．选用的玻璃板太厚　　　　　　　　 B．选用的玻璃板太薄

C．在判断蜡烛B与蜡烛A的像是否完全重合时出现了较大偏差

　（3）在利用乙图装置做“验证凸透镜成实像规律”的实验时，陈刚把蜡烛离凸透镜90cm移动到120cm时，发现像几乎在离凸透镜5cm的地方，他判断凸透镜的焦距是___▲____cm，理由是：________________▲__________________．接着他把凸透镜放在如图示A位置时，光屏应向M点的___▲___（左/右）侧移动，才能接收到一个清晰的像；若固定光屏的位置于M点不动，要使光屏上得到一个清晰的像，他应把蜡烛向A点的___▲___（左/右）侧移动，当蜡烛移动到如图示B点时，无论怎样移动光屏都不能在光屏上得到烛焰的像，这时，通过透镜向烛焰同侧观察，能看到烛焰放大的虚像，若把蜡烛放到B点___▲___（左/右）侧，可以使虚像更大．

小明在“探究二力平衡条件”的实验中，将系于卡片两对角的线分别跨过左、右支架上的滑轮，并在两个线端挂上相同的钩码．当卡片静止时，发现拉线不在同一直线上（如图甲所示），于是他得出：二力平衡时，两个力可以不在同一直线上，你认为造成这种情况的原因是　　 ▲　　　 ，要得到科学的结论，请你给他提出一条改进建议是：　　　 ▲　　　　 ；

如图（a）所示的电路中，电源电压为6V且保持不变，滑动变阻器R₁标有“100Ω 2A”字样．闭合电键S后，电流表A₁和A₂的示数分别如图（b）所示．求：

（1）电阻R₂的阻值．

（2）通电10s钟，电流通过电阻R₂所做的功W₂

（3）在移动变阻器R₁的滑片P时，是否存在使两个电流表指针偏离零刻度角度恰好相同的情况？如果存在，请求出此时变阻器R₁消耗的功率P₁；如果不存在，请说明理由．

如图是某太阳能热水器，向其中注入50kg的水，阳光照射—段时间后，水温从10℃升高到50℃．水的比热容是4.2×10³J／（kg·℃）．试求：

（1）这段时间该热水器中的水吸收的热量是多少?

（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8× 10⁷J，则这段时间该热水器的效率是多少?

（3）若用天然气来提供2.8×l0⁷J的热量，需完全燃烧多少m³的天然气．（天然气的热值为8.4×l0⁷J／m³，天然气完全燃烧放出的热量全部给水吸收．保留两位小数．）

一名工人用如图所示的滑轮组提起450N的重物，重物在5s内匀速上升了1m，动滑轮重50N，不计绳重及摩擦．求：

（1）绳的自由端A点下落的速度；

（2）此过程中额外功；

（3）滑轮组的机械效率．

（1）如图甲所示，工人用200 N的沿斜面向上的推力，将一个物重为300 N的木箱推上斜面．请作出木箱受到的重力和推力的示意图．

（2）如图乙所示，杠杆OA处于平衡状态，在图中分别画出力F和G对支点0的力臂L_F和L_G

（3）请根据平面镜成像特点，在图丙中画出物体AB在平面镜MN中所成的像A?B?．

（4）如图丁所示，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极．

小明应用如图甲所示的电路“探究定值电阻R₀的发热功率P₀滑动变阻器R消耗的电功率P_R和电源总功率P_U随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，b图线表示定值电阻R₀的发热功率P₀随电流I变化的关系，则表示“电源总功率P_U随电流I变化的关系”图线是 　▲　 ．如电源电压U保持不变，则由图象可知：电源电压U为　 ▲ 　V，定值电阻R₀的阻值为 　 ▲ 　 Ω．

如图所示，边长分别为a、b的实心正方体甲、乙分别放在水平地面上，它们对地面的压强均为p，则甲物体的质量   ▲   (大于/等于/小于)乙物体的质量．若在两正方体上部沿水平方向切去体积均为V的部分后，两正方体对地面压强的变化量之比Δp_甲:Δp_乙为    ▲   ．

如图所示是太阳能路灯，灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，供夜晚路灯照明．太阳能是在太阳内部氢原子核发生___▲___（裂变/聚变）时释放出的核能．蓄电池充电时将电能转化为___▲___能．若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.1×10⁷J，这些能量经转化后，可供功率为35W的路灯工作50h，则该太阳能路灯的能量转化效率是___▲____％．
