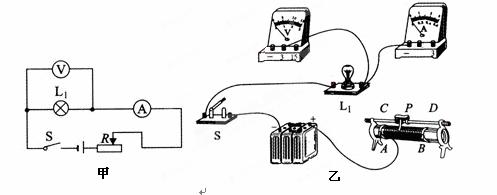

小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L₁和额定电压是3.8V的灯L₂，先后接在电源电压恒为6V的电路中，按照如图甲所示的电路开始探究。

(1)请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整。

(2)若小雷连接电路后闭合开关，灯L₁几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的______(选填“A、B”或“C、D”)接线柱接入了电路。

(3)小雷排除故障后，按图乙所示的电路继续进行实验：闭合开关，滑片P向______ (选填“A”或“B”)端移动，使灯L₁发光，测出灯L₁的相关物理量，记录和计算结果如下表：

(4)小雷注意到灯L₁的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 可得出的结论是小灯泡越亮，它的实际功率越______。

(5)用L₂替换L₁重复上面的实验时，需要改变________表的量程，发现灯L₂的亮度变化规律与灯L₁相似。

(6)小雷在实验结束后与同学们讨论：

①有同学认为“用上表中灯L₁的3次电阻的平均值代表它的电阻更准确”。这种说法错误的原因是小雷忽略了____　　　 __对小灯电阻的影响。

②有同学认为“把灯L₁换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。你认为这种说法___　　 ___ (选填“正确”或“错误”)。

在探究滑动摩擦力的大小与什么因素有关的实验中，同学们提出了以下猜想：

　 a：与物体速度的大小有关

b：与接触面的粗糙程度（即表面状况）有关

c：与压力的大小有关

（1）为了验证上述猜想是否正确，同学们采取上图所示的装置。实验中应拉着弹簧测力计使木块沿水平方向做　　　　　运动。

（2）经过几次实验，记录下相关数据如下表

①分析3、4两次实验记录，　　　（选填“能”、“不能”）验证猜想a。

②分析　　　两次实验记录，可以初步验证猜想b。

③分析　　　两次实验记录，可以初步验证猜想c。　　　　　

下列四幅图是小华在探究液体内部压强实验时的四个场景，除图④杯中装的是盐水外，其余杯中装的都是水。

(1)本实验是通过观察压强计左右两管内液面的　　　　　的变化而知道压强大小变化的；若将压强计的金属盒浸入水中，压强计没有出现上述现象，则实验装置可能出现了　　　　　　　　　 问题。

(2)比较①②两幅图，可以得出：　　　　　　　　　　　　　　　　　　　　　　　　　

(3)比较③④两幅图，可以得出：　　　　　　　　　 　　　　　　　　　　　　

①　　　　　　　 ②　　　　　　　 ③　　　　　　　　 ④

按照题目要求作图：

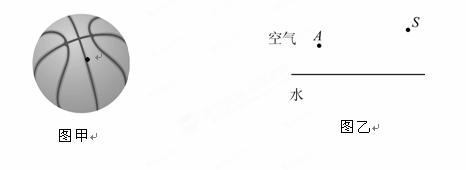

（1）如图甲所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图 (空气阻力、浮力忽略不计)。

（2）如图乙所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出反射光线和大致的折射光线。

小球所受的重力为5N，体积为6×10^-4m³，浸没于水中时它所受的浮力为         N；松手后，小球静止时所受的浮力为     N。 (g=10N/kg)

滑轮组即能省力又能改变力的方向，建筑工人用自制的滑轮组把600N的重物缓慢提升2m，如右图所示，绳自由端的拉力F=250N。拉力做的功是　　　 J，该滑轮组的机械效率等于　　　 ，若不计一切摩擦和绳重，该滑轮组的动滑轮重　　　 N

我国许多城市中建有大型绿地，绿地中的人工湖具有“吸热”功能，盛夏时它能大大减弱周围地区的“热岛效应”。若某一人工湖湖水的质量为1.0×10⁷kg，水温升高2^OC，则湖水吸收的热量为__________J。若这些热量被同等质量的砂石吸收（C_砂石<C_水）则砂石升高的温度_______2^OC（选填“大于”、“等于”或“小于”）

保温瓶中热水不满而盖紧瓶塞，过一段时间，瓶塞不易拔出。此现象表明：体积一定时，气体的温度降低，其气体的压强________。假定外界大气压为1.0×10⁵Pa，瓶口截面积为10cm²，拔出瓶塞至少需要的力是20N，则瓶内气体压强是________ Pa。

两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，能说明电流与电压成正比关系的是________(选填“甲”或“乙”)图像。现将元件甲、乙串联后接在电路中，电路中的电流为0.2A，则整个电路消耗的总功率是________ W.

滑板车深受青少年的喜爱，小明正“驾驶”滑板车向前滑行．小明一脚站立其上，另一只脚不时用力向后蹬地，使滑板车前进，这说明力的作用是__, ______。当小明蹬一下地后双脚离地，滑板车由于________向前滑行一段距离。
