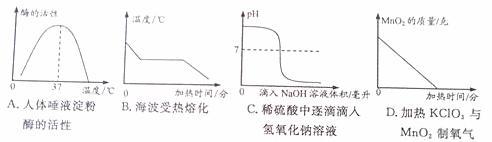

图像能直观地反映某些科学规律。下列图像正确的是

下列关于逃生和急救方法不正确的是

A.发现有人触电，应立即用手将他拉离

B.逃离浓烟密布的火灾现场时．应俯身并用湿毛巾掩盖口鼻

C．被毒蛇咬伤后．在伤口的近心端5—10厘米处，用绳子或止血带结扎

D．地震发生时，要快速离开房间跑到空旷的地方．或躲到面积较小的房间

顾客站在商场自动扶梯的水平台阶上随自动扶梯匀速上升。顾客在上升过程中

A.机械能保持不变               B.运动状态在不断变化

C.相对于其站立的台阶是静止的    D.受到重力、支持力扣摩擦力的作用

实验是学习科学的基本方法。下列实验无法得到相应结论的是

  A.观察磁铁周围细铁屑的排列情况，判断磁铁的北极位置

  B.玉米种子剖开面滴加碘液变蓝色，说明玉米种子含有淀粉

  C.水通电流电生成氢气和氧气，得出水由氢元素和氧元素组成

  D.光亮的铁丝浸入硫酸铜溶液，表面析出红色物质．证明铁的活动性比铜强

下列实验操作正确的是

A.测定溶液的pH　 B.测电笔的使用　 C.盖盖玻片　　　 D.倾倒试剂

下列各图与图示说明相符的是

A.小磁针静止时指向 B.光透过均匀玻璃砖 C.该滑轮组最省力绕法 D. 家庭电路电灯接法

静止在水平桌面的科学书，与科学书受到的贡力相互平衡的力是

A.桌面对书的支持力   B.书对桌面的压力

C.桌子的重力  D.地面对桌子的支持力

图中表示静止在斜面上的物体所受的重力是

A.F₁   B.F₂   C.F₃   D.F₄

如图所示的电路中，电源电压恒为6V．

（1）当开关S₁闭合，S₂，S₃断开时，电流表示数为0.3A，求R的阻值；

（2）闭合开关S₁，S₃，断开S₂时，小灯泡正常发光，电流表示数为0.9A，求通电10s灯泡消耗的电能；

（3）只闭合开关S₂，断开S₁，S₃，求小灯泡实际的电功率（假设小灯泡的电阻不变）．

如图，质量为10kg的物体放在水平桌面上，求：

（1）物体所受重力大小；

（2）物体底面积为0.1m²，物体对桌面的压强大小；

（3）用20N的水平推力，使物体在桌面上移动0.5m，推力对物体做的功．
