如图所示，火车的车厢一端有两间厕所，只有当两间厕所的门都反锁时（相当于闭合了指示灯的开关），车厢中的指示灯才会发光，提醒旅客两间厕所内都有人．请你把图中的各元件符号连接成符合要求的电路图．

哈大高铁列车设计速度为350km/h，电力动车组的功率为8800kW，动车组运行时把　　　 能转化为　　　　 能，列车全程运行时间约0.5h，消耗的电能为 　　　 kW?h．

如图所示的是       （选填“发电机”或“电动机”）的示意图，它是根据英国物理学家法拉第发现的            现象制成的．

9 如图所示，物体A所受重力为200N，绳重和摩擦力不计，当分别沿力F1和F2的方向匀速提起物体A时，则F1    F2（选填“大于”、“小于”或“等于”），若10s内A物体被匀速提升4m，则拉力F1所做的功为         J，功率为        W，如果把这个滑轮改成动滑轮匀速竖直提升同样的重物，则机械效率将         （选填“增大”、“减小”或“不变”）．

8． 如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明等由冰箱门联动开关控制．冰箱门关闭后，联动开关应该处于       状态，当冰箱里的温度升高到一定程度时，温控开关会自动          （选填“断开”或“闭合”）．

 “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的       大，在发动机开始工作后一段时间内，水箱中水的内能会       （填“增加”或“减少”），这是通过       方式来改变内能的．

如图，医生正在用听诊器为病人诊病．听诊器运用了声音         （填“具有能量”或“传递信息”）的道理；来自患者的声音通过橡皮管传送到医生的耳朵，这样可以提高声音的        （填“音调”或“响度”）．

5．下列关于力学现象的解释中正确的是（　　）

A．人用力推车，车未动，是因为推力小于摩擦阻力

B．书本静止在课桌上，是因为书本受到的重力与书本对桌面的压力平衡

C．汽车刹车后，速度会逐渐减小，最后会停下来，是因为汽车具有惯性

D．苹果在空中下落的越来越快，是因为力是改变物体运动状态的原因

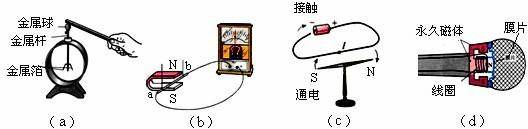

4．关于如图所示电与磁部分四幅图的分析，其中正确的是（　　）

A．图（a）装置不能检验物体是否带电

B．图（b）装置原理可以制造电动机

C．图（c）实验说明通电导线周围有磁场

D．图（d）是利用电流的磁效应工作

3．下列说法正确的是（　　）

A．珠穆朗玛峰顶的大气压强比鞍山市地面的大气压强大

B．三峡船闸是世界上最大的人造连通器

C．一辆高速行驶的汽车从路上的树叶旁驶过时，树叶将飞离汽车

D．游泳的人由浅水处走向深水处时，脚底疼痛感觉减弱，因为水对人的浮力越来越小
