如图所示，R₁＝10欧姆，电流表A₁示数为0.5安培，电源电压为10伏特。下列叙述不正确的是(    )

  A．R₁与R₂并联                B．R₂阻值为20欧姆

  C．R₁两端电压为10伏特      D．电流表A的示数为1.0安培

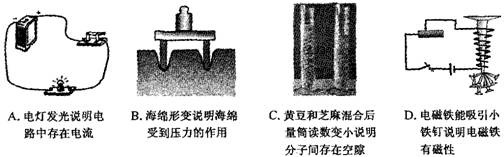

用能被感知的现象来表现难以感知或量度的事物、现象，是科学研究的重要方法。下列实验没有体现这种方法的是(    )

如图所示，小柯采用透明玻璃板、蜡烛等器材探究“平面镜成像特点”。下列关于该实验的表述不正确的是(    )

  A．实验时选用的两支蜡烛大小应相同                   B. 透明玻璃板摆放应该与纸面垂直

  C．若把光屏放在B位置，蜡烛的像可以呈现在光屏上     D．该实验在较暗的环境下观察效果更好

如图是研究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为(    )

A. 6个    B．4个    C. 3个    D．2个

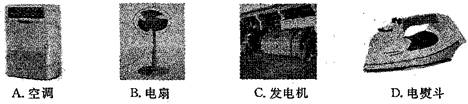

法拉第发现电磁感应现象，标志着人类从蒸汽机时代步入了电气化时代。下列设备利用电磁感应原理工作的是(    )

（2013•绥化）如图所示，一个实心小球，质量是51g，放入盛满水的容器中，沉入水底，溢出了0.5N的水．求：

（1）小球受的重力？

（2）小球的体积？

（3）现在将小球放入密度为1.05×103kg/m3的盐水中．小球在盐水中静止时，受到的浮力是多少？

（2013•绥化）某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，S1是温控开关．当电热水器处于加热状态时，水被加热，达到设定温度时，S1自动断开，热水器处于保温状态．已知电阻R1=50Ω，R2=450Ω．求：

（1）热水器内装有质量为2kg的水，当水的温度从20℃升高到40℃时，这些水吸收的热量是多少？

（2）当电热水器处于加热状态时，电路中的电流是多大？

（3）当热水器处于保温状态时，R1电功率为多少？

（2013•绥化）为了装修新居，工人用如图所示的动滑轮提升瓷砖．他将重350N的瓷砖一次匀速提升到三楼，所用拉力是200N，时间是2min，每层楼高3米．求：

（1）工人做的有用功？

（2）工人做的功率？

（3）动滑轮的机械效率？

（2013•绥化）现在小汽车已经走进了我们的家庭．你观察到了吗？小汽车的外型美观；轮胎上刻有很深的花纹，通过后视镜可以看清车后的情况；安全带比较宽；高速行驶的小汽车急刹车时还要滑行一段距离；急刹车后路面上常常留有黑色的擦痕…

请从短文中找出与下列物理知识有关的现象填在对应的横线上：

惯性　高速行驶的小汽车急刹车时还要滑行一段距离　；

压强　安全带比较宽　；

能量转化　急刹车后路面上常常留有黑色的擦痕　；

光的反射　通过后视镜可以看清车后的情况　．

（2013•绥化）电冰箱在结构上和工作过程中应用了许多物理知识，如图所示．请结合图中提供的信息和所学的物理知识回答下列问题：

（1）电冰箱使用的是　三脚　插头（选填两脚或三脚），使用这种插头的原因是　防止电冰箱漏电时发生触电事故　．

（2）这个电冰箱正常工作一天消耗的电能约为　1.6kW•h　．

（3）电冰箱使用时，必须离墙一段距离这是为了　防止电热带来的危害　．
