如图所示，甲是探究“动能的大小与什么因素有关”的实验装置,实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．乙是探究“阻力对物体运动的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动．请回答下列问题：

⑴甲实验的目的是探究钢球动能的大小与速度的关系；实验时，它是通过观察　　　　 　　 ，从而判断钢球动能的大小。

⑵进行乙实验时，每一次都让同一小车从斜面上相同的高度由静止滑下，其目的是使小车在水平面运动的起始　　　　　　 相同；通过观察小车在粗糙程度不同的水平面上运动距离的大小来判断小车在不同的水平面受到　　　　　　 的大小．从而可以推理：如果运动的物体不受力，它将　　　　　　　　 。

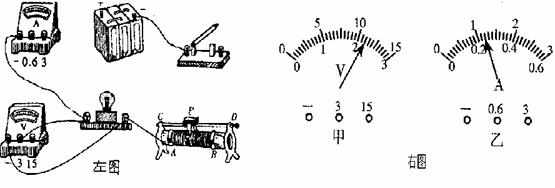

在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．左图是小向同学没有连接完的实物电路。

⑴请你用笔画线代替导线，将实物电路连接完整（2分）；

⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是　　　　　　　　　　　　　　 ；

⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置 ，电压表的示数如右图甲所示，此时电压为　　　 V，要测量小灯泡的额定功率，应将滑片P向　　 端滑动（选填“左”或“右”）；

⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是　　 W。

用如图所示器材测滑轮组的机械效率。

⑴在图上画出滑轮组最省力的绕线方式。

⑵安装好实验器材后，记下钩码和拴住弹簧测力计的线端原先的位置，

⑶某同学正确测得钩码上升的高度为0.2m，钩码重1.5N，其他被测和计算的数据如下表：

上表中肯定错误的数据是　　　　　　 。

⑷若用上述装置提起重1.5N的钩码，机械效率为?₁；提起重3N的钩码，机械效率为?₂，则?₁　　　 ?₂（填“>”、“<”或“=”）

某同学探究平面镜成像时，将一块玻璃板竖直架在一把直尺的上面，再取两段等长的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，

用眼睛进行观察，如图所示。在此实验中：

(1)直尺的作用是　　　　　 ；

(2) 移去蜡烛B，并在其所在位置上放一光屏，则光屏上　　 接收到蜡烛A的烛焰的像(填“能”或“不能”)．

按照题目要求作图：

⑴如图所示重为3N的玩具小车沿斜面向上运动，请作出小车所受重力的示意图。

⑵如图所示杠杆OBA处于平衡状态，请分别画出F₁的力臂L₁和F₂的力臂L₂。

如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V 3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是              ，灯Ｌ的实际电功率变化范围是               。(假定灯丝电阻不受温度影响).

 如图所示，将重为5N的木块放入烧杯中，静止时木块所受浮力的大小为     N，方向为       .放入木块后，烧杯底部所受水的压强比原来        （填“变大”、“变小”或“不变”）.

茶壶盖上的小孔使壶内的茶水容易流出，这是因为“小孔”使壶身和壶嘴构成了一个　　　　　 ，泡茶要用滚烫的开水，因为分子运动的快慢与　　　 有关。

．小明手中有一只白炽灯泡，上面标有“220V 100W”字样，说明这只灯泡正常发光时的电阻大小为        Ω，正常发光时实际功率为________W；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为         W。

吸钢笔水时，先用手捏笔胆排出里面的空气，松手后墨水在          的作用下进入笔胆，有些饮料瓶的塑料盖的外缘有竖条纹，制作这些条纹的目的是                。
