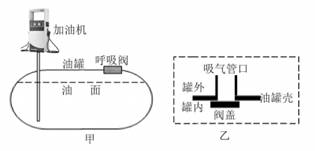

图甲为加油站加油系统示意图，油罐容积为30m³，为了降低油品损耗，保证油罐运行安全，在油罐顶部安装有调节油罐内外压力平衡的呼吸阀。其中吸气阀（图乙）管口面积为2×10m2，重力不计的吸气阀盖在0.6N的恒力作用下堵住吸气管口。加油时，加油机内油泵自动启动，加油枪流量控制为Q=5×10m³/s。(ρ油取0.8×10³kg/m3外界大气压取10⁵Pa)（1）某次加油时，加油枪口高出油罐油面3m，所加油的体积为2.5×10m³，则加油系统克服油的重力做了多少功？（不考虑油面的变化）（3分）（2）若加油枪口横截面积为4×10m²，则加油时油在油枪口处流速是多少米/秒？（2分）（3）若油罐中油的体积为1004m3.，罐内气体压强与其体积关系如下表所示（吸气阀未打开前气体质量、温度保持不变），则在加油多长时间后，吸气阀会立即打开？（3分）

 油罐内气体体积（m³）……19.96   19.98     20     20.02     20.04……

        油罐内气体压强（Pa）……99900   99800   99700   99600     99500……

电热加湿器工作原理：加湿器水箱中部分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通过蒸汽扩散装置喷入空气中，从而提高空气湿度。下表是某同学设计的电热加湿器部分参数，其发热电路如图所示，R1、R2为阻值相同的发热电阻，1、2、3、4为触点，S为旋转型开关，实现关、低、高档的转换。（1）若加热前水温为20℃，电热槽内气压为标准大气压，从加热到沸腾最短时间为3分钟，则电热槽中水的质量是多少千克？（不计热损失，c水=4.2×10³J/（kg·℃），结果保留两位小数）（3分）（2）加湿器在低档时的发热功率；（3分）（3）对于需要制冷的室内，电热加湿器会使其气温升高，请提出一条改进的建议。（1分）

 额定电压   220V   额定最大发热功率  400W       水箱容积     4L       适用面积    40～60m²

在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。（1）小芳猜想可能与导体切割磁感线运动速度有关，速度越大，_________能越大，转化成电能就越多。你的猜想是：可能与_________有关。（2）小芳为了验证自己的猜想，利用如图装置进行实验，足够大的磁体放在水平面上，驱动装置通过两根绝缘硬棒ab、cd使导体PQ沿直线水平向右运动（导体运动区域的磁场强弱相同）。同一次实验，应使导体做______（填“匀速”或“变速”）运动。下表是实验测得的数据，分析数据可得出结论：______________。

    实验次数    1    2    3    4    5    6

    速度(cm/s)  1    2    3    4    5    6

    电流(mA)   2.0   4.0 5.9  8.1 10.2   11.8

    （3）此实验运用的研究方法主要是________。

在“测定2.5V小灯泡额定功率”的实验中，电源电压恒定。

　　（1）某同学根据图示电路进行实验。

　　实验过程中，灯泡突然不亮，电流表、　　电压表的示数都减小。经检查，导线连接完好，则可能的故障是_____。

　　A．灯泡处断路B．滑片与变阻器电阻丝断开

　　（2）排除故障后继续进行实验。某时刻，电压表的示数为2.6V，现要测定小灯泡的额定功率，应将滑片向_____（填“左”或“右”）移动，直至电压表示数为____V，若此时电流表示数为0.4A，则小灯泡的额定功率为_____W。

“摩擦力大小是与压力有关，还是与重力有关？”，某小组利用右图装置进行了探究。实验步骤和数据记录如下表：

　　实验步骤

　　①把金属盒放在质量不计的白纸上，在拉动白纸的过程中读出测力计的示数

　　②将质量不计的氢气球系在金属盒上，重复步骤①的实验

　　③往金属盒注入适量的沙子，使台式测力计的示数为4.8N，重复步骤②的实验

　　（1）此实验是根据__________原理测出摩擦力大小的。

　　（2）实验步骤②使用氢气球是为了改变_________大小（填“压力”或“重力”）。

　　（3）根据实验步骤②、③的数据_______（填“能”或“不能”）说明摩擦力大小与压力有关。

　　（4）与直接用弹簧测力计拉动金属盒测量摩擦力相比，拉动白纸进行实验有许多优点，以下_____不是其优点。

　　A．不需要匀速拉动B．测力计示数稳定

　　C．实验更容易操作D．实验原理更合理

图甲圆柱体直径为__________cm；图乙是游码在天平标尺上的位置，其表示的质量 是______g；图丙温度计的读数是______℃。

在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域（盲区），人或其他车辆应尽量避免进入盲区。如图，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的入射光线，并标出BM到车左侧（虚线所示）之间的盲区。

如图所示，电磁起重机的吸盘（主要部分是电磁铁）吸起钢材且保持静止（吸盘下表面水平）。现增大电磁铁中的电流，请作出此时钢材的受力示意图。

阴霾天气中，PM2.5（直径不大于2.5微米的颗粒物）含量较高。（1）大气中PM2.5的运动属于________（填“机械运动”或“热运动”）；（2）体积为8×10m³的PM2.5颗粒悬浮在密度为1.2kg/m³的大气中所受的重力是__________N；（3）在__________（填“太阳出来”或“连续降雨”）后，霾容易消散。

电阻制动是高速动车组列车制动方式之一：在列车需要减速或停车时，停止给电机供电，同时将一电阻接入电机。列车失去动力后，由于__________，仍将继续前进，带动电机转动，电阻发热。此过程中，机械能最终转化成___________能，电机实际上是____________（填“发电机”或“电动机”）。
