某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R₀组成，调温电阻R是可变电阻，其最大阻值为110Ω。电阻值均不受温度影响。

（1）定值电阻R₀的阻值是多大？

（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？

　 （3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。

1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”。

某研究小组的同学们按上图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：

请根据以上资料和数据说明：

（1）产生热电流的条件是                           ；                         。

（2）根据热电流的特点，猜想并写出热电偶电路的一种应用：                      。

为测量电阻R_x的阻值，老师提供了以下器材：待测电阻R_x、已知阻值的定值电阻R₀一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。从中选择器材按下述要求完成实验。

（1）将所设计的电路图画在方框内；

（2）写出实验步骤；

（3）利用测得数据写出待测电阻R_x的表达式：R_x=           。

东营地区石油储量丰富，为了测量某油井所产石油的密度，小刚收集了该井所产石油样品进行了如下测量（常温下石油为粘稠的液态）。

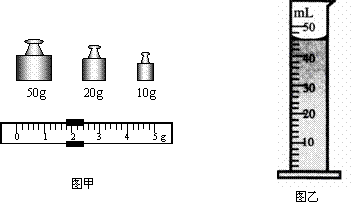

（1）将天平放在水平台上，调节好天平平衡。先用天平称出空烧杯的质量为31.2g。然后将石油样品倒入烧杯，放在调节好的天平左盘上称量，当天平重新平衡时，右盘中的砝码和游码的位置如图甲所示，则烧杯和石油样品的质量为　　　　 g。

（2）将烧杯中的石油倒入量筒，其示数如图乙所示，石油的体积为　　　　 ml。

（3）根据测量的数据，求得所测石油的密度为　　　　　　 g/cm³。

（4）联想到某起石油泄漏事故中石油漂浮在水面上的情景，小刚发现自己测量的石油密度值偏大，你认为该实验方案造成测量结果偏大的原因是　　　　　　　　　　　 。

（5）针对小刚的实验方案，请提出改进办法：　　 　　　　　　　　　　　　　。

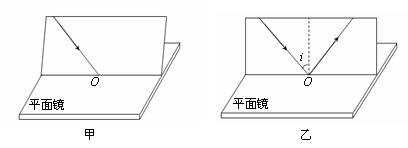

小明在探究“光反射时的规律”时将一块平面镜放在水平桌面上，再把一张纸板放置在平面镜上。

（1）小明让一束光贴着纸板射到O点（如图甲），要使入射光线和其反射光线的径迹同时在纸板上出现，纸板与平面镜的位置关系是　　　　　　　　　 （选填“一定垂直”、“一定不垂直”或“可以垂直也可以不垂直”）。

（2）小明探究反射角和入射角之间的关系时，三次改变入射角i的大小（如图乙），实验所测数据如下表，他根据表中数据得出的结论和其他同学的结论并不一致。请你根据表中的数据分析小明实验中出现错误的原因是　　　　　　　　　　　　　　 。

请在图中分别标出小磁针a、b静止时的N、S极。

根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′。

民谚俗语中蕴含着许多物理知识。例如 “火场之旁，必有风生”，请解释该现象产生的原因：                                        。

一台额定功率为1000W的电水壶，将1.25 kg温度为20℃的水加热至100℃，不计热量损失，需要正常工作           min[水的比热容为4.2×10³J／(kg·℃)]。

某同学家新房装修时，在地面与窗台间放置一斜木板，将瓷砖沿木板从地面匀速拉上窗台。如图所示，已知窗台高3m，木板长5m，瓷砖重500N，沿斜面所用拉力400N ，则斜面的机械效率是       。
