如图所示，点燃蜡烛会使它上方的扇叶旋转起来。这是因为蜡烛的火焰使附近空气的温度升高，体积膨胀，空气的密度变________，所以热空气________（填“上升”或“下降” ）形成气流，气流流过扇叶时，带动扇叶转起来。
如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω。当S1、S2都断开时，电流表示数为1 A，则：
A. 电源电压为30 V
B. 当S1、S2都闭合时，电流表示数为2 A
C. 当闭合S1、断开S2时，R1的功率为10 W
D. 当S1、S2都闭合时，整个电路消耗的功率最大
如图所示，不计摩擦，把重G =16N的物体匀速提起所用的拉力F =10N，则关于该动滑轮的说法中错误的是：
A．动滑轮重4N
B．使该用动滑轮要费距离
C．该动滑轮的机械效率为80%
D．提升物体的速度越快，机械效率越高
在如图所示的实验装置中，悬挂于磁铁N、S极之间的铜棒ab两端通过导线连接到电流表上．下列分析正确的是：
A．只要铜棒ab在磁铁N、S极之间运动，电流表指针就会偏转
B．当电流表指针偏转时表明，机械能转化成电能
C．电流表的指针偏转方向只跟导体的运动方向有关
D．利用这一现象所揭示的原理，可制成的设备是电动机
下列现象中，利用做功使物体内能增加的是：
A. 木工用锯锯木条时，锯条发烫
B. 烧开水时，壶盖被水蒸气顶起来
C. 铁块放在炉火中烧红了
D. 冬天，人们在太阳光下取暖
重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置。在转动的过程中：
A．动力臂逐渐变大
B．阻力臂逐渐变小
C．动力F逐渐变大
D．动力F逐渐减小
下列关于如图所示实验的说法中错误的是：
A. 该实验研究的是电流的热效应
B. 实验中采用了控制变量法
C. 观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D. 实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少
如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A 示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗

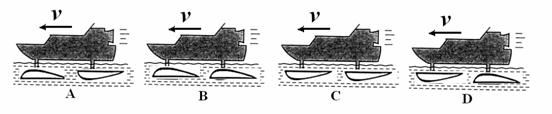

如图所示是一种水翼船，船体下安装了水翼。当船在高速航行时，水面下的水翼会使船体整体抬高从而减小水对船体的阻力。则水翼安装正确的是：
甲、乙两物体同时同地向东做匀速直线运动，它们的s－t图像如图所示。由图像可知：
A．甲的速度小于乙的速度
B．经过6s，甲在乙前面1．2m处
C．以甲为参照物，乙向东运动
D．以乙为参照物，甲向东运动
