关于声现象下列说法错误的是（   ）

   A．能分辨出不同乐器所发出的声音，是依据了声音的音色不同

   B．两名宇航员在太空中不能直接对话，是因为声音不能在真空中传播

   C．发出较强声音的喇叭能使它前面的烛焰“跳舞”，说明声音具有能量

   D．诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高

下列数据符合实际的是 （   ）

A. 正常人的步行速度约4km/h                          B. 25寸彩电的功率约25W

C. 洗澡水的适宜温度约60℃                            D. 对人体安全的电压是36V

阅读短文，回答问题：

空气加湿器的奥秘

如图甲所示，是一种常见的家用空气加湿器，它能将水“雾化”成1—5μm的微小颗粒，并利用风扇吹散到空气中，这就是我们看到的图中加湿器上方的“白汽”．

加湿器中的关键部件是压电陶瓷换能器，如图乙所示．图丙是其主视图．它是由压电陶瓷、金属电极和引线组成，外部电压通过引线和电极加到压电陶瓷上．在电压驱动下压电陶瓷产生1.5—2MHz高频机械振动，在水中产生相同频率的声波，将水直接雾化．

压电陶瓷具有压电效应和逆压电效应．在外力作用发生形变时，在它的两个相对表面上出现正负相反的电荷．当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应．相反，当在其电极上加上一定电压就会发生形变，电压消失后，形变随之消失，这种现象称为逆压电效应．

（1）图中的“白汽”是  ▲  （小水滴/水蒸气）．（1分）

（2）“白汽”最终在空气中“消失”，在其“消失”过程中  ▲  （吸收/放出）热量．（1分）

（3）压电陶瓷换能器振动产生的声波是  ▲  （超声波/次声波），它  ▲  （能/不能）被人听到．（2分）

（4）压电陶瓷换能器是利用压电陶瓷的  ▲  效应．压电陶瓷换能器是将电能转化成  ▲  能．（2分）

（5）加湿器中压电陶瓷换能器上所加电压符合要求的是下图中的  ▲  ．（2分）

小明用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，图乙是小明未完成连接的实验电路。

（1）电压表应选择　　　▲　的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大。请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图乙中实验电路的连接。（连线2分，共3分）

（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是            ▲      。（写出一个）（1分）

（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。

 ①请根据表中数据在图丙中画出电阻R的U－I关系图像。（2分）

 ②小明在实验中所用电阻R的阻值为    ▲    Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为    ▲    W。（2分）

（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：　  ▲   。（2分）

用如图所示的装置实验测量杠杆的机械效率，竖直向上匀速拉动弹簧测力计，使杠杆下面的钩码缓慢上升．

（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为　 ▲　 N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为　▲　 %．请写出使用该杠杆做额外功的一个原因： ▲　 .

（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：

如果仅就表中数据，能否得出：“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论，并简要说出依据？答： ▲ （能/不能），依据：　　▲　　 .（2分）

下面是两个常见的热学实验

（1）小丽同学做“探究不同物质的吸热能力”的实验，使用了如图所示的装置。

①在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是（ ▲ ）（2分）

A.用完全相同的加热方式　　　　　　　　　　　 B.酒精灯里所加酒精量相同

C.取相同质量的水和另一种液体　　　 　 D.盛放水和另一种液体的容器相同

②加热到一定时刻，水开始沸腾，此时的温度如图丙所示，则水的沸点是 ▲　 ℃，这表明实验时的大气压强　　 ▲　 （大于/小于/等于）一个标准大气压。（2分）

③而另一种液体相应时刻并没有沸腾，但是温度计的示数比水温要高得多，请你就此现象进行分析，本实验的初步结论为：　　　 ▲　　 。（1分）

④本实验除了能够说明上述问题之外，还能够说明许多问题，请你写出其中的一个问题： ▲ 。（2分）

（2）小明为了演示“碘的升华”而设计了如下的方案，请参阅表中几个温度的数据，你认为哪个实验能更好的反映“碘的升华”现象，并说明理由.

你认为实验方案 ▲ 更好些，你的理由是： 　　▲　 　。（3分）

下表为一台电烤箱的铭牌，其内部简化电路如图所示，R₁和R₂均为电热丝。求：

　 （1) 电烤箱在高温档正常工作15min所消耗的电能；

　 （2) 电烤箱在低温档正常工作时，R₂的阻值是多少；

（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？

小明健身用的拉力器结构如图所示．他用300 N的拉力向下匀速拉动拉杆，使体积为3×10^-3 m³、质量为24 kg的配重块在2 s内升高40 cm．（ g取10 N/kg）．求：

（1）配重块的重力；

（2）此过程中拉力的功率；

（3）滑轮组的机械效率．

按照题目要求作图

（1）请在图甲中画出经过透镜折射后的光线。

（2）如图乙所示，铡刀工作时的动力F₁，O为支点。请在图中作出动力臂L₁和铡刀受到的阻力F₂的示意图。

（3）如图丙所示，请将下列元件连接成符合安全用电要求的家庭电路。

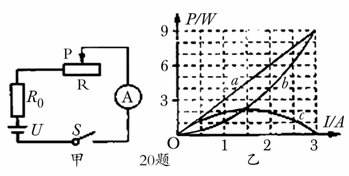

小明应用如图甲所示的电路“探究定值电阻R₀的发热功率P₀、滑动变阻器R消耗的电功率P_R和电源总功率P_U随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，b图线表示定值电阻R₀的发热功率P₀随电流I变化的关系，则表示“电源总功率P_U随电流I变化的关系”图线是  ▲    。如电源电压U保持不变，则由图象可知：电源电压U为    ▲  V，定值电阻R₀的阻值为  ▲   Ω。
