在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏在图所示的位置时，恰能在光屏上得到一个清晰的像，利用这个成像规律可以制成

A  照相机。B  潜望镜。C  放映机。D  放大镜。

如图3所示的交通标志牌，它提示减弱噪声的方法是

A  在传播路径中减弱噪声。

B  在声源处减弱噪声。

C  在人耳处减弱噪声。

D  在传播介质中减弱噪声。

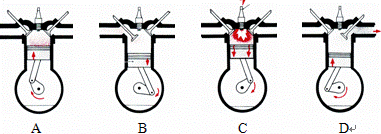

如图所示为四冲程汽油机工作过程中的示意图，其中表示吸气冲程的是

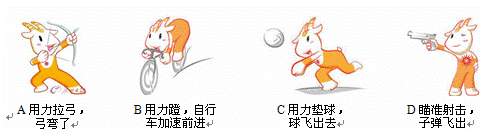

如图所示，下列叙述主要说明力能改变物体的形状的是

据专家预测，2013年内将出现肉眼可看的大彗星、月偏食、超级月亮和十大星座流星雨等天文奇观。根据我们所学知识可知，“月偏食”中的“月”属于

A  恒星。         B  星云。        C  卫星。         D  行星。

某小组同学通过实验研究实心圆柱体(圆柱体密度大于液体密度)浸入液体的过程中，圆柱形容器中液体对容器底面压强的变化情况。如图17所示，他们将高H为0.10米的圆柱体挂在绳子下面，逐步改变其下表面到液面的距离h，用仪器测出液体对容器底面的压强p，将h和p记录在表一中。然后，他们变换液体重复实验，将数据记录在表二中。为进一步研究p和h的关系，他们计算了相邻两次实验中h及p的变化量△h和△p，并将结果分别记录在表一和表二的后二列中。(已知ρ₁＞ρ₂，容器足够深，液体不溢出。)

表一(液体密度为ρ₁)　　　　　　　　　　　　　 表二(液体密度为ρ₂)

① 实验序号2和13所空缺的数据分别为　 （13）　 、　 （14）　 。

② 分析比较实验序号4、5、6、7与8或14、15、16、17与18等数据中p和h的关系及相关条件，可得出的初步结论是：在圆柱体浸入同种液体的过程中，　　　　　　　　　　　　 （15）　　　　　　　　　　　　　 。

③ 请进一步综合分析表一、表二中的相关数据，并归纳得出结论。

　 (a) 分析比较实验序号3~8或13~18中△p和△h的数据及相关条件，可得到初步结论：　　　　　　　　　　　　　　 (16)　　　　　　　　　　　　　　 。

(b) 分析比较实验序号3~8和13~18中△p和△h的数据及相关条件，可得到初步结论：　　　　　　　　　　　　　　 (17)　　　　　　　　　　　　　　 。

④他们继续分析实验序号9和10或19和20数据及相关条件，发现圆柱体浸入液体后，当h大于　 （18）　 时，压强p不再随h而变化。

某同学用电压为12伏的电源、电键、电流表和滑动变阻器测定小灯泡的额定电功率。小灯泡上标有“ 4V”字样，滑动变阻器上标有50欧和事先用多用表测出的10欧、20欧、30欧和40欧的位置，该同学连接电路如图进行实验，测出了电流表的示数随滑动变阻器阻值变化的几组值，并记录在下面的表格中。

① 当电流为0.50安时，变阻器两端的电压为　 （9）　 伏。

② 小灯泡的额定功率为　 （10）　 瓦

③ 有同学发现记录的数据中有一个电流值有错误，这个错误数据是　 （11）　 安。

④ 有同学认为利用图16电路，还能进行一些实验，下列实验中无法完成的是　 （12）　 。（选填序号）

A．测量小灯泡正常工作时的电阻　 　B．探究小灯泡的亮度与灯泡功率的关系

C．探究导体中的电流与电压的关系　　D．探究串联电路中电流的特点

在图15中，凸透镜的焦距为10厘米，实验时应先调整光屏的    （5）   ，以保证烛焰的像能成在光屏的    （6）   ；若保持图中透镜的位置不变，将蜡烛移至光具座的“20厘米”刻度处，则应向着    （7）   移动光屏寻找像（选填“靠近透镜”或“远离透镜”），直到光屏上出现最清晰的    （8）   像为止(选填“放大”、“ 等大”或“缩小”)。

在电学实验中，常用    （1）   测量电路中的电流，测量电压时，电压表应    （2）   在待测电路两端(选填“串联”或“并联”)。如图14所示中实验器材的名称是    （3）   ，它是一种很有用的测量    （4）   的工具。

在图13所示的电路中，电源电压为18伏且保持不变，电流表连接“0～0.6 A”量程，电压表连接“0～15 V”量程。求：

① 当电压表的示数为12伏时，电流表的示数为0.5安，电阻R₁的阻值。

② 当电流表的示数为0.4安时，电压表的示数。

③ 为了保证电路的安全，滑动变阻器允许接入的最大阻值和最小阻值。
