下列现象中能说明分子在不停地运动的是　　　　　　　　　　　　　　 (　 )

A．春天柳絮飘舞　 B．夏天荷花飘香　 C．秋天落叶纷飞　 D．冬天雪片飞扬

小明用图（1）所示的电路探究“电阻上的电流跟两端电压的关系”，图（2）是小明未完成连接的实验电路。

（1）电压表应选择_____的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大。请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图（2）中实验电路的连接。

（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是_____。（写出一个）

（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。

①     根据表中数据在图（3）中画出电阻R的U－I关系图像。

② 小明在实验中所用电阻R的阻值为_____ Ω；当通过的电流为0.5 A时，电阻R 消耗的电功率为_____ W。

（4）如果将实验电路中的电阻R更换成一个额定电压为3.8 V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：          　           　　 　              。

物体只在重力作用下由静止开始下落的运动，叫做自由落体运动，这种运动只在没有空气的空间才能发生，在有空气的空间，如果空气阻力相对物体的重力比较小，可以忽略，物体的下落也可以近似地看作自由落体运动。为了探究自由落体运动时间与哪些因素有关，同学小王有如下猜想：

猜想一：物体下落的时间与物体的材料有关；

猜想二：物体下落的时间与物体下落的高度有关；

猜想三：物体下落的时间与物体的质量有关。

为验证猜想的正确性，几位同学用三个金属球做了一系列实验，实验数据记录如下：

（1）为了验证猜想一，应比较实验序号_____和_____，结论是：        ___________；

（2）小敏同学也对这个问题进行了研究，她让质量相等的铁球和纸团同时从三楼由静止开始下落，她发现两者下落时间_____ (填“相等”或“不相等”)，原因是：_________。

（3）根据表中的数据，宇航员在月球上将小铁片和羽毛在同一地点、同一高度同时释放，它们将（        ）

    A．同时落地

B．铁片先落地，羽毛后落地

C．羽毛先落地，铁片后落地

小明家新安装了一台如图所示的太阳能、电能两用热水器。平常使用太阳能，在阳光不足时，用电热丝辅助加热。热水器名牌如下。

（1）电热水器正常工作时，电热丝的电阻和电流各是多少？

（2）太阳能热水器贮满水，水温从20℃加热到50℃时吸收了多少热量？(1 L = 10^-3 m³ )

（3）若通过完全燃烧天然气加热一满箱水，使其温度从20℃ 升高到50℃ 时，不考虑热量的损失，需要多少立方米天然气？（天然气的热值为4.0×10⁷ J／m³）

一辆载重卡车连同货物一起的总质量m = 4.5×10³ kg，在F = 4.0×10³ N的牵引力作用下在平直公路上做匀速直线运动，1min内行驶了900 m，取g=10 N/kg，

求：（1）卡车连同货物受到重力的大小；

（2）卡车受到阻力的大小

（3）牵引力做功的功率

如图所示，把20Ω的电阻R₁和30Ω的电阻R_2?串联起来，接在电压为6V的电源上。闭合开关后，

求：（1）电流表的示数；

（2）电路消耗的总功率。

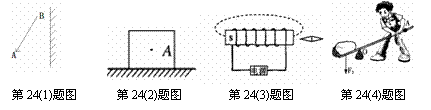

（1）已知物体AB请画出它在镜中的像A’B’

（2）画出图中静止在水平桌面上的物体A所受重力及支持力的示意图。

（3）请在图中标出静止在磁场中的小磁针的N极和磁感线的方向。

（4）如图，工人用撬棍撬起石块，O为支点。画出阻力F2的力臂L₂，以及工人在A点施加的最小动力F₁的示意图．

标有“6V　 6W”的灯泡L₁和“6V　3W”的灯泡L₂串联接入电路中。L₁灯丝的阻值是_____ Ω，通过两灯的电流之比是_____，两灯在相同时间内消耗的电能之比为_____。（不考虑温度对灯丝电阻的）

某同学利用如图电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据_____判断接入M、N两点间电阻的大小，选用的电阻丝是 _____。
