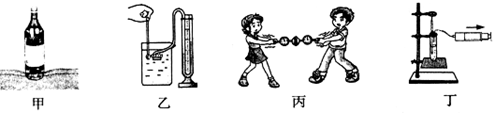

同学们梳理了教材中与压强知识相关的实验，如图所示，其中分析正确的是

A．甲图实验，装有水的瓶子竖放在海绵上，瓶中水越少，海绵凹陷越明显

B．乙图实验，当微小压强计的探头在水中深度逐渐增大时．U形管两边液面高度差不变

C．丙图实验，测出拉开吸盘时大气对吸盘的压力和吸盘的面积，可估测大气压强的值

D．丁图实验，向外拉活塞，试管内停止沸腾的水再次沸腾，可知气压减小，水的沸点升高

吸烟和被动吸烟都有害健康，因为烟雾中含有十几种致癌和有害物质。在空气不流通的房间里，只要有一人吸烟，一会儿房间里就会烟雾缭绕充满烟味，这表明

A.分子的体积发生了变化           B.分子在不停地运动

C.分子之间有引力                 D.分子之间有斥力

下列做法中符合安全用电原则的是

A.用湿手拔插头                       B.选择保险丝时应尽量选择粗的

C.控制家用电器的开关应安装在火线上    D.发现有人触电时，立即用手把人拉开

LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管是由下列哪种材料制成

A.纳米材料     B.金属材料     C.半导体材料     D.超导材料

下列物理单位中，属于基本单位的是

A、电功率的单位W    B、速度的单位m/s    C、压强的单位pa   D、时间的单位s

在探究了水平拉动物体时拉力的大小和接触面大小无关后，某小组同学继续研究水平拉力和其他因素的关系，他们将质量不同的物块分别放置在水平的木板和橡胶板上，并用弹簧测力计沿水平方向匀速拉动物块，如图所示。实验数据分别记录在表一、表二中。

（1）分析比较实验序号1、2、3或4、5、6的数据及相关条件，可得出的初步结论是：在同一水平面上，沿水平方向匀速拉动物体，　　　　　　　　　　　　　　　　 。

（2）分析比较实验序号1与4或2与5或3与6的数据及相关条件，可得出的初步结论是：　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　 。

（3）为了继续探究拉动物体时拉力大小与拉力方向的关系，他们把质量为600克的物块放在木板上继续实验，并用更精密的仪器测量拉力。如下图所示，实验中逐渐增大拉力与水平面的夹角α，匀速拉动物块，数据记录在表三中。

分析表三中数据，可得初步结论：　 　　　　　　　　　　　　　　　　　　 。

根据表三中的数据，他们认为当夹角α为某一角度时，拉力可能最小，为了找到这一角度，还应该在夹角α为　 　　　　度的范围内进一步探究。

（4）他们还猜想拉力最小时的角度α可能与水平面的粗糙程度有关，为验证这一猜想，他们应设计的实验步骤是：　　　　　 （请选填下列各项中的字母）。

A．将质量不同的物块放置在粗糙程度不同的水平面上

B．将质量相同的物块放置在粗糙程度不同的水平面上

C．将质量不同的物块放置在粗糙程度相同的水平面上

D．用力沿水平方向匀速拉动物块

E．用力沿不同方向匀速拉动物块

F．记录数据

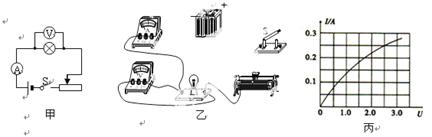

现要测量L₁和L₂两个小灯泡的额定功率，L₁和L₂的额定电压分别为3.8V和2.5V、阻值均约为10Ω。所提供的器材有：电源（电压约为6V）、电流表、电压表和开关各一个，滑动变阻器（“10Ω　2A”、“50Ω　1A”）两个，导线若干。

（1）       用如图甲所示的电路测量灯泡L₁的额定功率，所用滑动变阻器是“10Ω  2A”，请用笔画线代替导线，将图乙中的实物电路连接完整。

（2）闭合开关前，滑动变阻器的滑片应移到最       端(左/右)；实验中，由于某种原因，导致电压表的示数变为零，而电流表的示数增大了，则电路可能出现的故障是        。

（3）排除故障并完成L₁额定功率的测量后，为了测量灯L₂的额定功率，只将图乙中的L₁换成L₂。闭合开关后，发现L₂发光过亮，不能进行实验。为了完成灯L₂额定功率的测量，并使测量结果能更准确一些，在测量L₂额定功率之前应该进行的操作是：       。

（4）根据实验记录的数据，画出了通过L₂的电流随其两端电压变化的关系曲线，如图丙所示，则灯泡L₂的额定功率是      W。

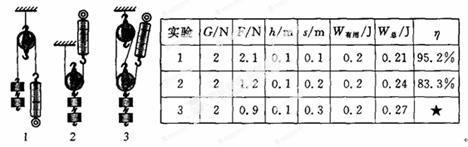

某学习小组使用几个相同的滑轮分别进行机械效率的测定，如图，他们测得钩码重G、拉力F、钩码上升的髙度h、测力计移动的距离S，并将计算出的有用功W_有用、总功W_总和机械效率η数据一并记入下表：

（1）表格中数据★＝

（2）比较实验1、2，第2次的机械效率较低，主要原因是

（3）比较实验2、3，影响这两次实验机械效率不同的主要因素是

（4）在实验3的装置下再加挂一只相同的钩码，装置的机械效率将   （变大/变小/不变）

小明在光具座上，用蜡烛、凸透镜和光屏“探究凸透镜成像的规律”：

（1）实验前，小明将所用凸透镜正对太阳，调整凸透镜的位置，当在地面上得到一个最小最亮的光斑时，测得该光斑到镜面中心的距离为10cm。此操作是测量凸透镜的     _。

（2）实验时，把凸透镜放在光具座刻度50cm处，蜡烛放在刻度20cm处，如图所示。通过移动光屏，在光屏上得到清晰的倒立、      （放大/缩小/等大）的实像。

（3）若保持凸透镜位置不变，把蜡烛放在光具座刻度45cm处，凸透镜成像的特点是      ___（从像的大小、倒正和虚实三个方面填写）。

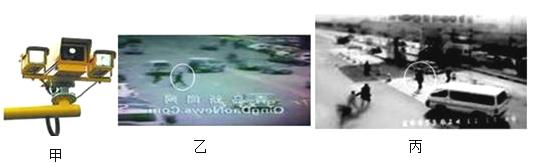

（4）如下图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与       （照相机/投影仪/放大镜）相似。如图乙和丙是一位行人横穿马路时差点与一辆汽车相撞，被先后拍下的两张照片，由图可以看出监控摄像头两侧安装了照明灯，它是为了照亮    ____（摄像头/汽车）。少数司机将光碟反向贴在汽车牌照上，利用光碟的    ____干扰摄像头的监控，这是违法行为。

小明用天平、细绳、烧杯和水（ρ_水=1.0 g/cm³ )测定某工艺品（实心）的密度。

（1）实验过程如下：

①往烧杯中倒入适量的水，用调节好的天平测出烧杯和水的总质量为200 g；

②用绳将工艺品拴好并浸没在水中，但没有触及杯底（如图所示），在右盘中增加砝码并移动游码，当天平平衡后，得出质量为208 g，则工艺品的体积为      cm³；

③从烧杯中取出工艺品，用天平单独测量其质量，当天平平衡后，右盘中砝码和游码的位置如图所示，工艺品的质量为                     g；

④工艺品的密度为ρ=                       g/cm³。

（2）小明测量的工艺品密度比真实值                   （偏大/偏小）。
