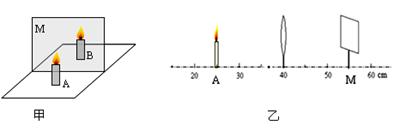

如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置.

(1) 在利用甲图“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是利用了玻璃板的　　　　 (填物理属性的名称)，从而能　　　　　　　　　 .[

(2) 小明将蜡烛由距透镜90cm处移至距透镜120cm处的过程中，在光屏上所成的像与凸透镜间的距离均约为5cm．凸透镜的焦距约为　 cm，判断的依据是　　　　　　　　　　 ．

(3) 小明把蜡烛放在图乙所示A位置时，光屏应向M点的________(选填“左”或“右”)侧移动，才能接收到一个清晰的像，调整后，光屏上烛焰的像是倒立　　　 __ (选填“缩小”、“等大”或“放大”)的实像.

(4) 如果玻璃板或凸透镜前的蜡烛A未点燃，将对实验产生的影响是：　　　　　　 .

小敏在某处用图(1)所示实验装置做“观察水的沸腾”实验，记录数据如下：

(1) 请在图(2)中画出水沸腾时A处的一小气泡上升至水中B处时的大致图形；

(2) 利用表中数据，在图(3)中描绘出水的温度随时间变化的关系图线；

(3) 由图像可知，水在沸腾过程中，温度＿＿＿＿(选填“升高”、“不变”或“降低”)；

(4) 由图像可知，水的沸点是＿＿＿＿℃，由此可判断当地的气压＿＿＿＿(选填“大于”、

“等于”或“小于”)1个标准大气压．

　 　图(1)　　 　　　 图(2)　　　　 　　　　　　 图(3)

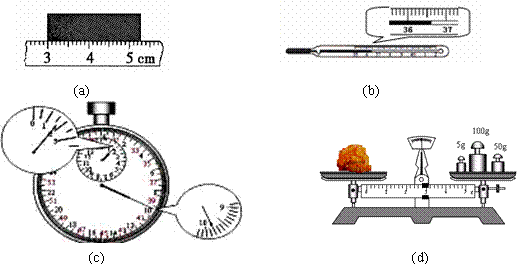

写出以下四种仪器的读数.

(1) 图(a)中物体的长度是_____________cm；(2) 图(b)中体温计的示数是___________⁰C；

(3) 图(c)中秒表的读数是　　　　 s；　　 (4) 图(d)中石块的质量是　　　　 g.

如图所示为一款有高、低温两档的蒸汽电熨斗电路原理图，R₁、R₂为电热丝，其中R₂=242Ω，水升温并汽化成水蒸气，从而熨烫衣服。

(1) 电热丝是利用电流的＿＿＿＿效应工作的，分析电路图，闭合S₁，当S₂＿＿时，电熨斗处于高温档。

(2) 电熨斗处于低温档时，正常工作功率为l000W。求：通过电路的电流是多大？R₁的电阻是多大?通电3min产生的热量是多少?

(3) 若将该款电熨斗进行改造，使其正常工作时高温挡功率为1000W。要求只改变其中一个电热丝的阻值，请你通过分析和计算确定并求出该电热丝改变后的阻值应为多少？

建筑工地上，工人用如图所示的装置将重为200Ｎ 的建材从地面匀速送到6ｍ 高处，所用拉力为125Ｎ，时间为10ｓ．求：

(1) 工人做的有用功；

(2) 工人做的总功；

(3) 此过程中该装置的机械效率；

(4) 工人做功的功率．

根据下列要求作图：

(1) 如图(1)，请在两幅图上分别作出入射光线、出射光线。

(2) 如图(2)，物块静止在斜面上，请分别画出物块所受重力、摩擦力的示意图。

(3) 如图(3)，磁体旁小磁针静止时所指的方向如图所示(小磁针黑端为N极)，请画出图中

任一条磁感线的方向，并标出磁体的S、N极。

22

          (1)                          (2)                   (3)

如图所示是太阳能路灯，灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，供夜晚路灯照明。太阳能是在太阳内部氢原子核发生_______(选填“裂变”或“聚变”)时释放出的核能。蓄电池充电时将电能转化为________能。若在一定时间内，太阳光辐射到该太阳能电池板的能量为2.1×10⁷J，这些能量经转化后，可供功率为35W的路灯工作50h，则该路灯消耗的电能为__________J，该太阳能路灯的能量转化效率是_________％。

真空中电磁波的传播速度与         相同(选填 “声速”或“光速”)；由公式可知，波长越长的电磁波频率越       (选填 “高”或“低”)；实验证明，          材料制成的壳体或网罩(选填 “金属”或“非金属”)，对电磁波有屏蔽作用。

小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为　　　kW·h，转盘已转过 　　　转；他发现家里只使用一只电水壶(其它用电器都关闭)时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为 　　W．

有两只定值电阻R_A和R_B，各自的电流与电压关系图像分别为图中的A、B。若将它们串联接在电压为4.5V的电源上，则R_A两端的电压为______V，通过R_B中电流是______A。
