将两个定值电阻R₁R₂并联在电压为U的电源两端，R₁消耗的功率为P₁，R₂消耗的功率为3P₁，当把它们串联在电压为4U的电源两端时，下列说法正确的是

小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。关于该装置的分析错误的是

A．线圈周围的磁场与条形磁铁的磁场相似

B．线圈能够指示方向是因为存在地磁场

C．利用该装置可以判断磁铁的南北极

D．交换铜片和锌片位置不会改变线圈的磁极

小勇晚上开灯时发现灯不亮，他用测电笔测试（如图），A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是

A．火线和零线短路

B．灯泡断路

C．灯泡短路

D．导线CD某处断开

如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是

A．电压表V₁示数变小，电压表V₂示数变大，电流表示数变小　　　

B．电压表V₁示数变大，电压表V₂示数变小，电流表示数变小　　　

C．电压表V₁示数变小，电压表V₂示数变小，电流表示数变小　　　

D．电压表V₁示数变大，电压表V₂示数变大，电流表示数变大 　　　

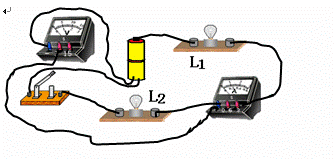

如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时，发现灯L₁不亮、灯L₂亮，电流表和电压表均有读数.则出现此故障的原因可能是

A．灯L₂断路　　

B. 灯L₂短路C．灯L₁断路　　

D. 灯L₁短路

如图所示，电源电压保持不变，R₁=2R₂，当开关S断开时，电阻R₁的功率是P，当开关闭合时，电阻R₁的功率是P′，则P 与P′之比是

A.2：1                 B.3：2

C.4：9                 D.9：4

家用电能表的盘面上，标有3000r/(kW·h)的字样，当接入一个用电器工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是

A.5W            B.500W            C.300W           D.3kW

如果电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量

A．电烙铁最多　    　B．电视机最多　　    C．电风扇最多　　      D．一样多

如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S_l闭合、S₂断开时，只有灭蚊网通电起到灭蚊作用；当开关S_l和S₂都闭合时，灭蚊网与灯都通电,同时起到灭蚊和照明作用。下列电路设计符合这种要求的是

下列设备中利用电磁感应原理工作的是
