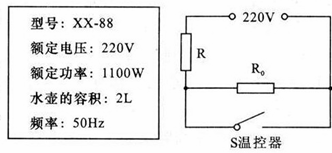

某型号电水壶的铭牌如下表，图22是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，随温度变化闭合或断开，从而实现了自动控制保温和加热两种状态。加热器电阻变化忽略不计，则：

(1)当S闭合时，电水壶处于      状态，电阻R₀的作用是                                 。

(2)若电水壶的效率为84%，现将一满壶23℃的水在标准大气压下烧开至少需要多长时间?[水的比热容c=4.2×10³J／(kg·℃)]。

 (3)当电水壶处于保温状态时，通过加热器的电流是0.2A，此时电阻R₀的电功率是多少?

图22

两栖突击车是登陆作战的重要装备。如图21甲是我国某型号的两栖突击车，它的总质量22吨，发动机的功率420kW。水上最大速度14.4km/h，陆地最大速度54km/h。 请你解答下列问题：（g = 10N/kg）　　

（1）两栖突击车静止浮在水面时，排开水的体积是多少？（ρ_水=1.0×10³kg/m³）

（2）该车停在水平地面上时，履带着地总面积为4m²，它对地面的压强是多少？

（3）该车在水中以最大速度匀速前进时（发动机正常工作），受到的阻力是多大？

　（4）该车的尾部有一个类似于机翼的装置，如图21乙所示，请你说明这个装置的作用。

甲　　　　　　　 图21　　　　　　　　　　 乙

小明骑自行车上学途中，要经过一段上坡路。他思考：物体冲上斜坡的最大距离可能与哪些因素有关呢？

（1）他发现车子的初始速度越大，冲上斜坡的最大距离就越长。这是因为车子的初始速度越大，它的初始动能也越大，上坡过程中增加的___________就越大。

（2）他进而又提出两个猜想：

猜想一：物体冲上斜坡的最大距离可能与物体的质量大小有关；

猜想二：物体冲上斜坡的最大距离可能与斜坡的倾角大小有关。

你的猜想是：物体冲上斜坡的最大距离可能与　　　　 有关。

为了验证猜想一，他将与水平面平滑连接的长木板以一定的倾角θ固定，左边放置一斜面，如图20所示。实验时为了让不同质量的小木块以相同的初始速度滑上长木板，应该使小木块从斜面的　　　 处自由下滑。

（3）小明发现当不同质量的木块以相同初始速度滑上长木板时，向上滑行的最大距离均相同。这说明猜想一是___________（选填“正确”或“错误”）的。

在验证猜想二的实验中，小明让一木块以相同的初始速度分别滑上不同倾角的长木板，测得的数据记录如下表：

根据表中数据，可知木块向上滑行的最大距离s与倾角θ关系是_________________。

图20

小明和小红各自进行“测定小灯泡正常发光时的电阻”的实验。实验中使用的小灯泡均标有“2.5V”字样，所用电源和滑动变阻器相同。

(1)小明按图18（a）正确连接电路，并将变阻器的滑片移至最右端。闭合开关后，三个电表的示数如图18（b）、（c）、（d）所示，则他们所用的电源电压为　 　　　V。接着他移动变阻器的滑片，当小灯泡正常发光时，观察到滑片恰好在变阻器的中点上，小灯泡正常发光时的电阻约为　　 Ω。（保留一位小数）

(2)小红连接电路时只用了图18（a）中的V₁，没有使用V₂，连接的实物图如图19所示。闭合开关后，移动滑动变阻器的滑片，发现小灯泡　　　　 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。

图19

在“测定滑轮组的机械效率”的实验中，小明提出它的机械效率与物体上升的高度有关，小组同学利用图17所示装置测得了四组数据，如下表所示。

（1）四次实验中，第_______次实验数据明显出现错误，应当剔除。

（2）第四次实验中，有用功是______J，滑轮组的机械效率为______。

（3）根据以上信息，可以判断滑轮组的机械效率与物体上升的高度　　　　 关。

如图16所示的物体的长度是       cm，弹簧测力计的示数是       N，托盘天平中左盘物体的质量是       g。

图16

如图15是钓鱼时浮漂立于水面的示意图，A、B是浮漂上的两点，C是眼睛所在的位置，画出人眼看到A、B的光路图。

请在图14中画出铁锁松手后运动到A位置时的受力示意图（不计空气阻力）。

如图13甲所示的干鞋器是专门为烘干鞋子而设计的小家电，它工作时能吹出热风烘干鞋子，将电能主要转化为内能和_________能。某干鞋器的上标有“220V  150W”字样；若用它烘干一双皮鞋耗时10分钟，会消耗了_________ J的电能。这种干鞋器工作时还会发出人眼看不见的_________起到消毒的作用。

甲                 图13                乙

如图12所示，是一种可折叠式军用铁锹，它具有挖、砍、锯、刨、剪、撬等多种用途。它一边磨得很薄，主要是为了减小受力面积，增大__________，从而方便切东西；他的手柄做得较粗糙是为了增大_________。折叠铁锹时，手作用在________（填“手柄”或“铲口”）更省力。
