一般物质都是“热胀冷缩”的，物体受热时在长度方向上的膨胀叫线膨胀．下表是某探究小组的同学探究影响物体线膨胀因素的实验记录(铜、铝线的横截面积相同)．

请根据实验记录完成下列各题：

(1)该实验应准备的两件测量仪器是        和        ．

(2)比较实验序号1与2可得到的初步结论是：                                   ．

(3)为了继续验证(2)中的结论，请在表格中空格里填上相关的信息．

如图是小莉、小华和小明三人在做“探究凸透镜成像规律”的实验装置图：

⑴小明将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜的焦距约是　　　　 cm.

⑵小莉同学做实验时，小华发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节凸透镜，小莉应将凸透镜向 　　　（选填“上”或“下”）移动.

⑶在烛焰、透镜、光屏三者中心在同一高度的情况下，若固定蜡烛与透镜，无论怎样移动光屏，屏上都不出现清晰像，原因可能是 　　　　　　　　 。若固定光屏与透镜，无论怎样移动蜡烛，屏上都不出现清晰像，原因可能是 　　　　　　　　 .　　　 　

⑷小明将烛焰移至距凸透镜 15cm 处，移动光屏，使烛焰在屏上得到清晰的倒立、 　　 　 实像， 　　　（选填“照相机”、“投影仪”或“放大镜）就是应用这一原理制成的.

⑸小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，小明移动透镜和光屏，直到在光屏上

得到了一个倒立缩小的清晰的像.将近视眼镜镜片取下，发现光屏上的像变模糊了.

①为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，小华应将光屏向_______（左/右）移动.

②下列四个选项中，正确表示小莉同学近视眼成像和矫正情况的是_______。

A.乙 甲 　 　　　　B.丙 甲　　 　　 C.乙 丁　　　 　　 D.丙 丁

（6）当烛焰通过凸透镜在光屏上成一实像时，如果小明把透镜上半部分用不透明的纸挡住，不让光线通过它，则光屏上所成的像 　　　（选填“完整”或“不完整”），像的明暗将 　　　（选填“变亮”或“变暗”或“不变”）.

如图甲为小红同学“探究平面镜成像”的实验装置,其中A、B是两段相同的蜡烛,C是平整的白纸,E是玻璃板.

(1)将点燃的蜡烛A放在玻璃板前,观察到玻璃板后有蜡烛的像A＇.此时在玻璃板后移动蜡烛B使其与像A＇完全重合.但小红无论怎样移动B,始终不能与蜡烛的像A＇完全重合,你认为造成这种情况的原因可能是什么?　　　　　　　　　　　　　　 。看到A的像属于　　　　　　 现象，看到B蜡烛属于　　　　　　 现象。

(2)取两段相同的蜡烛，目的是　　　　　　　　　　 关系。

(3) 实验中观察到蜡烛A在玻璃板后面有两个几乎重叠的像，这是由于　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 造成的;

(4)发现问题并改进后,小红重新做实验,并在白纸上记录下实验时像与物对应的位置,如图乙所示，接着小红就在记录的白纸上进行相关处理，请问这样有什么不妥？

　　　　　　　　　　　　　　　　　　　　　　　　　 ，你认为接下来应该怎么做？　　　　　　　　　　　　　　　　　　　　　　　　　 .

（5）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上　　　　 接收到烛焰的像（选填“能”或“不能”）.

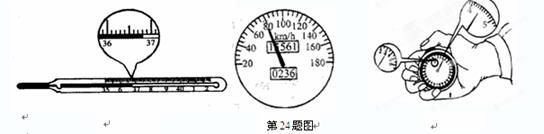

如图体温计上的读数是        ℃，汽车速度表显示的速度是         ,秒表显示的时间是        s，

作图题(每小题2分，共6分)

（1）．如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜（保留必要的作图痕迹）。

（2）. 如下图一束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径.

（3）．如下图所示，F是凸透镜的焦点，P是二倍焦距点，请在图中画出它们对应的折射光线和入射光线。

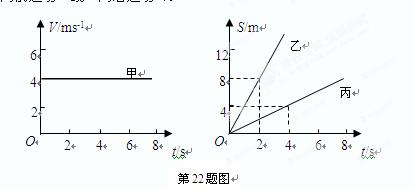

甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图所示，由图像可知：运动速度相同的小车是       和       ；若以甲车为参照物，则丙车         （选填“静止”、“向前运动”或“向后运动”）．

光学仪器在生活中有着广泛的应用，如为了看清邮票上的细微之处，我们会用       镜观察；现代家庭的防盗门上都安装了“猫眼”，便于我们看到门外更大范围内的情况，“猫眼”是利用       镜观察的；夜晚，骑自行车时为了安全，自行车的尾灯利用         镜，将来自汽车头灯的灯光沿原方向返回被司机看到．

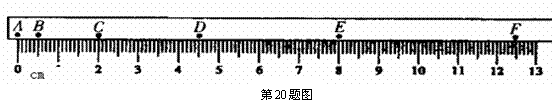

如图为一小球从A点沿直线运动到F点的频闪照片，若频闪照相机每隔0.2S 闪拍一次，分析照片可知：小球从A点到F点作的是                   (选填“匀速直线”或“变速直线”)运动。小球从B点到D点运动的路程是                  cm，平均速度是          m／s．

 如图是2010年冰岛火山喷发照片．喷发出的岩浆是多种物质成分组成的液体，在流淌过程中不断降温，就会按下列顺序先后在火山口形成一系列的矿物：橄榄石——辉石——角闪石——黑云母——正长石——白云母——石英，由此可以判断出这些矿物的熔点依次      （填“升高”或“降低”）．火山喷发时，高温的岩浆会使河面上的冰层       （选填“熔化”或“凝固”），导致河流水位暴涨；大量的火山灰尘上升后遮挡在地球上空，就像撑起了一把伞，使射向地面的阳光在火山灰尘上发生        （选填“反射”、“折射”或“色散”），可能会对区域性气候产生轻微降温影响．

 如图所示为光在空气和玻璃间传播的情况，由图可知折射角是            度，玻璃在               侧（ 选填“PQ上”“PQ下”“MN左”“MN 右”）.
