小林利用定值电阻R进行实验，记录的实验数据如下表所示。表中U为电阻R两端的电压，P为电阻R的电功率。请根据表中数据归纳电功率P与电压U的关系：在　　 　　 的条件下，P = 　　　　 。

小明和小红想利用如图16所示的装置探究“导体产生的热量与电阻大小的关系”。三瓶煤油中都各自浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻为R₁，烧瓶B中的金属丝是镍铬合金丝，电阻为R₂，烧瓶C中的金属丝是锰铜合金丝，电阻为R₃，温度计显示煤油的温度。

(1) 这三个烧瓶中电阻R₁、R₂和R₃阻值应该　　 ，所盛煤油的质量应该　　　　 。（均 选填“相等”或“不相等”）

(2) 闭合开关后，小明和小红发现C烧瓶中温度计的示数升高的最快，B烧瓶中温度计的示数升高的较快，A烧瓶中温度计的示数升高的最慢。则阻值最大的电阻是　　 。

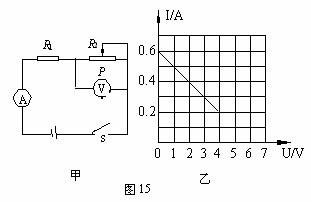

如图15甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，电压表读数U和电流表读数I 的“U－I ”关系图像如图15 乙所示 。电阻R₁的阻值为________ Ω。

图14（a）、（b）所示电路的电源电压相等且不变，若电流表A₁、A₃的示数相等，则电阻R、R₁、R₂的大小关系有　　　　　　　　　　 　　　　　　　　　　　　　　　　　　

　　 A．R=R₁+R₂ 　　　 B．R=R₁　　　 C．R>R₂。　　　 D．R<R₂。

某小组同学用小磁针、条形磁铁等按图13（a）、（b）的方法，探究了条形磁铁周围的磁场及方向。接着他们又用相同的方法，探究通电螺线管周围的磁场及方向，实验操作及现象如图13（c）、（d）、（e）所示。

（1）分析比较图中的 　 与 　　，可得出通电螺线管周围存在磁场的初步结论；

（2）分析比较图中的 　 与 　 中小磁针偏转情况，可得出通电螺线管周围磁场的方向与通过的电流方向有关的初步结论；

（3）分析比较图中的b与d，可得出初步结论　　　　　　　　　　　　　　　　 。

放热时间/min　 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 …　 20　 20.5　 21

温度/℃　　　　 70　 64 59 56 52 49 48 48 48 48 47　 44　 … 21　　 2 1　 21

下表是小明在标准大气压下探究某种物质的凝固特点时记录的实验数据。分析表中数据可知：从开始计时起，第5.5min时的数据没有记录，请你根据规律写出 一个可能的温度值　　　 ℃；当该物质温度为64℃时，其状态是　　　 态（选填“固”、“液”或“固液混合”）；这种物质是　　　　 （选填“晶体”或“非晶体”）。

在探究串联电路中电压规律的实验中，小红同学将电阻R₁、R₂串联后接到电源上，（1） 连接好电路后，闭合电键S，发现电压表的指　针偏转如图12(b)所示，这时他应立刻_______电键，并换接电压表的__________量程。

　 （2）小红更换电阻并多次实验，将实验数据记录在右表中，分析表中数据可以得出初步结论： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

图12（a）所示。

请在图11中连接家庭电路的电路图．要求：L₁灯、L₂灯并联，开关S控制两盏灯．

图10所示电阻箱两接线柱间的电阻值是      Ω。

根据图9中标出的电源的正、负极，可以判断出通电螺线 管的左端是　　 极。（填“N”或“S”）。
