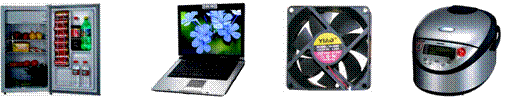

在图1所示的四种家用电器中，利用电流热效应工作的是

A．电冰箱　　　　 B．笔记本电脑　　　 C．排风扇　　　　 D．电饭锅

下列措施中，能使蒸发变快的是

    A．把蔬菜用保鲜膜包好放入冰箱       B．把湿衣服晒在室外通风处

    C．把新鲜的柑橘装入塑料袋           D．酒精灯不用时要加盖子

在通常情况下，下列物体属于绝缘体的是

A．铁钉           B．食盐水           C．塑料笔杆        D．铅笔芯

下列物理量中，以科学家的名字瓦特作为单位的物理量是

    A．电流             B．电压            C．电阻           D．电功率

阅读材料，完成下例问题。

圆形的水滴

小明早晨在上学的途中发现停留在树叶上的露珠都是圆圆的。

他把这一现象告诉了小红，小红兴奋地说：“对，我也发现了。还有自来水开关里滞留着的水滴也是呈圆形落下来的。”

小明说：“水滴为什么呈圆形呢？”

他们查阅、分析了大量有关资料。

得知：水滴的表面被一层看不见的绷紧的表皮覆盖着。在水的里面，每个分子都受到来自周围各个方向的同样大小的力的牵拉。但是在水面上，和空气接触的方向没有拉力的作用。也就是说，只有朝水的内侧拉的力在起作用。这个力会使水面变小，所以水滴就变圆了。有些体重较轻的小动物和昆虫可以在水面上行走，就是利用了水的表面张力。

这激起了两人的好奇心，他们想：水的表面张力会被破坏吗？

小明认为会，小红则表示怀疑。

于是他们决定用实验来检验。先在脸盆上倒上水，在水面上放几个用电光纸剪成的小人。然后拿一块肥皂接触水面中心，小人立刻向四周散开。

为什么会这样呢？原来，肥皂和洗涤剂中含有碱，它们能破坏水的表面张力。当肥皂溶于水后，这部分肥皂水的表面张力突然减小，于是小人就向着表面张力大的方向移动。

（1）根据你刚才的阅读，将空格补充完整。

     表面张力是液体内部的分子把表面层分子向______拉的力所引起的，表面张力使水的表面尽可能的变________（选填“大”或“小”），最后成_________形的。

（2）用铝箔剪一艘小船，在铝箔上钻一小孔，将一小块肥皂插进小孔，把船放进干净的水里，小船就会向前进，你能解释一下其中的道理吗？

 答：当肥皂溶于水后，改变了水的_________，于是小船就向着________变_______（选填“大”或“小”）的方向移动。如果水面比较大，表面张力的大小不一致到一致需要较长时间，因此小船就可以在水面上行进许久。

如图13所示电路中，电源电压保持不变，R₁=6Ω， R₂＝12Ω，求：

(1)闭合S₁，断开S₂，电压表示数为3V，则电源电压为多大？

(2)闭合S₂，断开S₁，电压表示数为6V，小灯泡恰好正常发光，则小灯泡的额定功率为多大？　　　　　　　　　　　　

如图所示，底面积为100cm²的烧杯装水后的总质量为2kg．现将质量0.5kg的木块浸入水中．（g=10N/kg，木的密度为0.5g/cm³）

请你思考回答问题：

（1）木块静止时，所受的浮力为多大？浸在水面下的体积为多少？

（2）烧杯对水平桌面的压强是多大？

要测量一个额定电压是3.8V的小灯泡的额定功率，估计小灯泡工作时的电阻约为10Ω。现有电流表、电压表、开关各一个，三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（8V左右）一个。

（1）小星设计了图甲所示的电路图，通过分析你认为小星应选用规格为_________________________的滑动变阻器。

（2）请你根据电路图，用笔画线代替导线，将图乙中的器材连成实验电路（要求减小误差，导线不要交叉）。

（3）小星正确选择了滑动变阻器，按图连接好电路，闭合开关，发现灯泡不亮，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）。具体原因是____________________。

（4）小星排除故障后，继续实验．当电压表的示数为3.8V时，电流表的示数如图丙所示，则通过小灯泡的电流为________A，该灯泡的额定功率是________W。

小芳在一端封闭的均匀圆玻璃管中装入适量的小铅丸，制成一支密度计．密度计能在液体中竖直漂浮，如图所示，根据它在液体中浸没的深度得知这种液体的密度．小芳的设计和制作过程如下：

a．根据阿基米德原理及物体漂浮条件，推导出密度计在纯水中浸没的深度h的表达式．

　 b．根据h的表达式，测量这支密度计自身的某些物理量，算出密度计在纯水中浸没的深度，在管上画上纯水的密度值线A（如图）．

　 c．把密度计放入纯水中，验证刻度线A的位置是否准确．

请你根据上述的内容完成下列问题：

（1）设纯水密度为ρ，装了铅丸的玻璃管总质量为m，玻璃管底面直径为d．请用本题的物理量符号表示步骤a中的表达式h＝　　　　　 ．（可能用到的数学公式：圆柱体体积V＝S h，圆的面积S＝πd²/4 ）

（2）若纯水密度已知，请你写出b步骤中所需用的测量仪器及对应测量的物理量．　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

（3）步骤c中，若水面在刻度线A以上，请你简要写出一种校准的方法． 　　　　　　　　　　　　　　　　　　　　　

（4）若把校准后的密度计放在密度为0.8×10³ kg /m³的酒精中，液面的位置在纯水密度值刻度线上方还是下方？为什么？　　　　　　 、　　　　　　　　　　　　　　　　　　

按要求完成下列各图．

（1）如图F₁是作用在抽水机手柄A点处的动力，O为支点．请画出动力F₁的力臂l₁．

（2）如图所示，一个重可以忽略的气球用绳子系住浸在水中，气球对绳子的拉力3Ｎ．试用力的示意图表示气球所受浮力和绳子对小球的作用力．

(3) 如图，一束光从空气斜射入水中，在水面处同时发生了反射和折射，OB是其一条反射光线，在图中画出其对应的入射光线和折射光线的大致方向；
