如图的几种用电器正常工作时的电流接近4A的是
 |

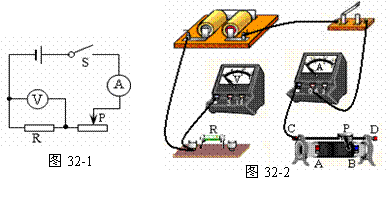

小明用图32-1所示的电路探究“通过电阻的电流跟其两端电压的关系”，图32-2是小明未连接完的实验电路。
（1）电压表应选择 0～3V
的量程。
（2）请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接。要求滑动变阻器滑片向左移动时，电流表示数增大。
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。
| U（V） | 0.5 | 1.0 | 1.6 | 1.9 | 2.5 | 3.0 |
| I（A） | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
则：小明在实验中所用电阻R的阻值为 ；
分析表中数据得到的结论： 。
（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定功率”的实验，则对实验电路还必须进行的改动是：
。
九年级3班的物理兴趣小组利用图31所示装置进行怎样产生感应电流的实验探究，得到如下实验记录。分析表中的记录可知：
（1）导体在磁场中产生电流的条件是：电路必须是 闭合的，该结论是分析比较实验序号3、5得出的；导体在磁场中做切割磁感线运动，导体做切割磁感线运动该结论是分析比较实验序号 得出的。
（2）实验中电流表指针偏转方向不同，说明 不同。
（3）分析第3、4两次实验记录，说明感应电流的方向与 有关。
（4）电流不但有方向，而且有大小，请你猜猜看，感应电流大小可能跟 有关。
|
在“观察水的沸腾”实验课上，甲、乙两组同学记录了下表所示的实验数据。
（1）甲组在加热4min时，温度计示数如图30甲所示，此时水的温度是 ℃98。
（2）分析甲、乙两组实验数据可知，水在沸腾时的特点： 。不变
（3）甲、乙两组测出水沸腾时的温度都小于100℃，这是因为 。甲、乙两组测出的沸点不同，这是因为 。
（4）图30乙所示是小明的实验装置，其中错误之处是 。改正之后，小明在实验过程中发现，他们组从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因（写出一种即可）。 。
加热时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
甲组水温/℃ | 85 | 88 | 91 | 94 | 97 | 98 | 98 | 98 | |
乙组水温/℃ | 86 | 89.5 | 92 | 93.5 | 96.5 | 98.5 | 98.5 | 98.5 | 98.5 |
