图7是测量高于湖水警戒水位装置的原理图。长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。已知电源电压恒为6 V，小灯泡标有“2 V  2 W”字样（不考虑温度对灯丝电阻的影响）。两金属板间的湖水电阻R与x的关系如图8所示（x为容器内水柱高度h的倒数，即x=1/h）。则下列说法正确的是

A.小灯泡的电阻是1Ω

B.将电流表改为水位计，水位计的刻度是均匀的

C. 当湖水水位高于警戒水位0.4m 时，电流表示数为0.6A

D. 当湖水水位高于警戒水位5m 时，灯泡正常工作

电冰箱的压缩机（电动机）是由温控开关控制的，当冰箱内温度达到设定温度时，压缩机开始工作。冷藏室中的照明灯是由冰箱门控制的，打开冰箱门，灯就亮，关上冰箱门，灯就灭。如图6所示的电路图中，符合上述特点的是

如图5所示电路中，电源电压保持不变，闭合开关S₁S₂，两灯都发光；当把开关S₂断开时，灯泡L₁的亮度和电流表示数的变化情况是

A．L₁亮度增大，电流表示数不变

B．L₁亮度不变，电流表示数不变

C．L₁亮度不变，电流表示数变小

D．L₁亮度减小，电流表示数变小

 图4所示的四个装置中，能说明电磁感应现象的是

电炉通电后不久电炉丝就会热得发红，而与电炉丝相连的导线却不是很热，主要原因是

A．通过导线的电流较大

B．通过电炉丝的电流较大

C．导线的电阻比电炉丝的电阻小，相同时间内产生的热量较少

D．电炉丝的电阻比导线的电阻小，相同时间内产生的热量较少

将如图3所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向B端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是

A．B和D 　　　　　 B．A和B　　　　

　 C．A和C　　　　 　 D．C和D

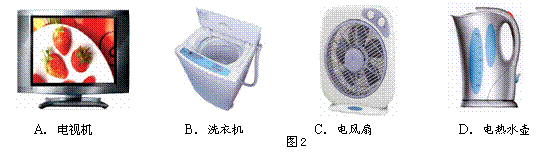

 如图2所示，下列电器设备工作时，主要利用电流热效应进行工作的是

下列四种做法中，符合安全用电原则的是

A．将开关安装在灯泡和零线之间

B．发生触电事故后，先切断电源再救人

C．用湿抹布擦拭正亮着的台灯灯泡

D．使用测电笔时，手与笔尖金属体接触

下列选项中属于影响导体电阻大小因素的是

    A．导体两端的电压   B．导体中的电流

    C．导体的材料       D．导体实际消耗的电功率

图1所示的四个电路中，闭合开关S后，两灯属于串联的是
