在图4所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则 （ ）

A 灯L断路　　 　　 B 灯L短路 　 C 电阻R断路　　 　 D 电阻R短路

如图3所示，三个底面积不同的圆柱形容器内分别盛有A、B、C三种液体，它们对容器底部的压强相等，现分别从三个容器内抽出相同深度的液体后，剩余液体对容器底部的压强p_A、p_B、p_C的大小关系是    （ ）

      A、p_A＞p_B＞p_C          B、p_A＝p_B＝p_C          C、p_A＜p_B＜p_C    D、p_A＝p_C＞p_B

物体在粗糙的水平面上做直线运动，其通过的路程与时间s－t图像如图所示，已知物体受到沿运动方向的作用力为F，滑动摩擦力为f，则由图可知（ ）

Ａ、F﹥f　　 　　 　B、 F=f　

C、 F<f　　　 　 　D、以上三种情况都有可能

下列说法中正确的是 （ ）

A、光波、电磁波、声波都可以在真空中传播

B、光和电磁波都能够传递信息，声音不能传递信息

C、中央电视台与慈溪电视台发射的电磁波在空气中的传播速度不同

D、我们生活的空间里充满着电磁波

如图A所示电路，电源电压U₀不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数I与x的关系如图B所示，则

（1）根据图象可知：断点位置在x等于　　 cm处，电源电压U₀等于　　 V；

（2）电阻R等于多少欧姆？

（3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化

为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？

		图A

在不计绳重和摩擦的情况下，小明利用一滑轮组匀速提升物体．下表是在利用该滑轮组将一物体匀速提升到一定高度时采集到的信息．

     (1)通过计算确定该滑轮组提起物体的绳子段数，并在右边虚线框中画出该滑轮组的组装示意图．

(2)用该滑轮组将重为800N的物体匀速提升1m时，拉力做的总功为多少?

上海世博会的主题是“城市，让生活更美好”．为了倡导低碳生活，太阳能热水器被广泛应用于现代生活．下表提供的是一装满水的太阳能热水器在太阳照射下的相关信息：

    请根据上表信息，通过计算回答问题．

    (1)热水器中的水需吸收的热量为        J；

(2)热水器平均1h所接收的太阳能约为           J．

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯．

　 小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V．为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究．

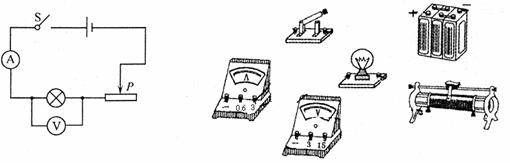

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)．

(2)闭合开关S前，滑片P应放在使滑动变阻器接人电路的阻值　　　 (最大／最小)处．

(3)闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是　　　　 ．

(4)排除故障后，调节滑动变阻器的滑片P直至小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为　　　 w．

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较．

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶．

②同时在三张纸的上表面各轻轻布撒30粒芝麻．

③同时将三张纸腾空倒置1min．

④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见下表．

为达到最佳的灭蚊效果，小明应选用的粘胶类型为　　　　　 ．

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯．

　 小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V．为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究．

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)．

(2)闭合开关S前，滑片P应放在使滑动变阻器接人电路的阻值　　　 (最大／最小)处．

(3)闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是　　　　 ．

(4)排除故障后，调节滑动变阻器的滑片P直至小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为　　　 w．

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较．

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶．

②同时在三张纸的上表面各轻轻布撒30粒芝麻．

③同时将三张纸腾空倒置1min．

④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见下表．

为达到最佳的灭蚊效果，小明应选用的粘胶类型为　　　　　 ．

某兴趣小组的同学在探究“滑动摩擦力的大小与什么因素有关”时，对有关的问题分析如下：

　　　 （1）他们利用图甲所示装置进行了实验，先用弹簧测力计匀速拉着木块沿长木板滑动，此时弹簧测力计对木块的拉力与木块受到的摩擦力是一对　　　　 力。

（2）在探究滑动摩擦力的大小与压力大小的关系时，他们应控制接触面的粗糙程度不变，改变　　　　　　　 ；实验中应用了　　　　　　　　　　 的研究方法。

（3）实验中他们发现很难保持弹簧测力计示数的稳定性，很难读数，原因是：　　　　　 ；为了解决上述问题，小明同学对实验装置进行了改进，如图乙所示。利用该装置的优点是：
