如图所示.是一种利用健身球设计的充电器.当人们在转动球的时候就可以给电池充电.这时健身球里面的装置相当于＿＿＿＿(选填“电动机或“发电机 ).它是将＿＿＿＿能转化为＿＿＿＿能.再转化为化学能储存在电——青夏教育精英家教网——

如图所示，是一种利用健身球设计的充电器，当人们在转动球的时候就可以给电池充电，这时健身球里面的装置相当于＿＿＿＿(选填“电动机”或“发电机”)，它是将＿＿＿＿能转化为＿＿＿＿能，再转化为化学能储存在电池内

如图所示的游戏情境，小孩将毽子向上踢出，表明力可以改变物体的＿＿＿；毽子被踢出后，由于＿＿＿＿会继续向上运动；在＿＿＿＿力的作用下，毽子最终会落向地面。

如图中甲、乙、丙三图，其中甲图探究的是＿＿＿＿_现象；电动机、电磁起重机、动圈式话筒中，根据乙图原理制成的是＿＿＿＿；丙图中滑动变阻器滑片P向右移动时，电磁铁吸引大头针的数目＿＿＿＿（填“增加”、“减少”或“不变”）。

在“探究电流通过导体产生的热量与电阻间关系”的实验中，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过＿＿＿＿显示电流产生的热量变化；为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于＿＿＿＿上述实验中采用这种电路连接方式的目的是＿＿＿＿＿＿＿＿。

如图所示，盐城市开始使用了风能、光能互补路灯，它是由太阳能电池板、小型风力发电机各自给24V蓍电池充电，晚上由LED(发光二极管)灯照明。右面表格是亮度相当的两种灯的相关数据，要使该路灯的发光效果相当于500W白炽灯，它应由＿＿＿＿＿只LED灯＿＿＿＿＿联而成。原来路灯是用500W白炽灯，若一只这样的白炽灯每晚供电10小时，一个月（30天）共消耗了＿＿＿＿＿kW·h的电能。

	一只LED灯	一只白炽灯
发光原理	二极管发光	钨丝高温发光
额定电压	24V	220V
响应时间	10^-9s	10^-3s
额定功率	12W	100W

饮水机的电路如图所示，水沸腾前红灯亮、绿灯灭，加热管正常工作，这时温控开关1、2都闭合；水沸腾后，绿灯亮、红灯灭，加热管不工作，这时温控开关________(填开关序号及通断情况),红、绿两灯电阻R_红和R_绿必须满足条件：＿＿＿＿＿,理由：＿＿＿＿＿＿＿＿＿＿

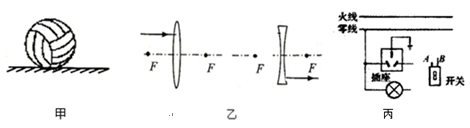

(1)如图甲所示，水平地面上的足球处于静止状态，画出它受力的示意图．

（2）在图乙中画出相应的折射光线和入射光线．
（3）如图丙所示是家庭电路的一部分，要求开关能同时控制电灯和三孔插座，请完成电路的连接。

在小型建筑工地，常用简易的起重设备竖直吊运建筑材料，其工作原理相当于如图所示的滑轮组。某次将总重G为4000 N的砖块匀速吊运到高为5 m的楼上，用时20 s，卷扬机提供的拉力F为2500 N。求在此过程中：

（1）有用功；（2）拉力F的功和功率；（3）滑轮组的机械效率。

小明在综合实践活动中设计了如图所示调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如右图所示。（电阻丝AB的阻值不随温度变化）求：

（1）小灯泡的额定功率；
（2）电阻丝AB的阻值；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为多少。

小华、小明两位同学通过实验探究杠杆平衡的条件，所用实验器材有杠杆、弹簧测力计、钩码和支架等。他们分别在已调水平平衡的杠杆上施加动力F₁、阻力F₂并使杠杆在水平位置平衡，记录动力臂l₁及阻力臂l₂，小华、小明的操作情况分别如图（a）、（b）所示，表一、表二为他们记录的实验数据。

分析比较实验序号1、2与3的数据及相关条件，小华得出结论：杠杆平衡的条件是F₁＋l₁=F₂＋l₂。
（1）请判断：小华的结论是________的（选填“正确”或“错误”），依据是：_________
（2）分析比较实验序号1、2与3的数据及相关条件，小华又得出结论：杠杆平衡的条件是“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，从实验的角度分析，小华的问题是：___________________________；请你提出实验的改进措施，帮助小华得出正确的结论。你的措施是______________________________
（3）改进实验后，进一步综合分析比较表一和表二中的数据及相关条件，可归纳得出结论：杠杆平衡的条件是___________________________。
