小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω.

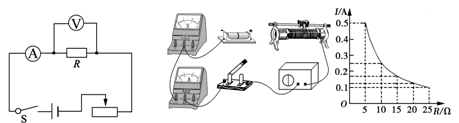

(1)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)．
(2)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，_____________________________.
②上述实验中，小明用5 Ω的电阻做完实验后，接下来的操作是________，然后将10 Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________V时，读出电流表的示数．
(3)为完成整个实验，应该选取最大阻值不小于________Ω的滑动变阻器．

实验室中要测量一只阻值约1kΩ的电阻。能提供的器材有：干电池两节、学生用电压表（量程为0~3V、0~15V）、学生用电流表（量程为0~0.6A、0~3A）、滑动变阻器（100Ω 2A）和电阻箱（0~9999Ω 2A，）各一只、开关、导线若干。小明选择了适当器材，设计的电路如图16所示，

(1)请你按照小明的设计电路完成下面实物图的连接。(2分)

(2)小强认真研究了题中所给器材后，认为小明设计的电路不能测得待测电阻的阻值，请你分析小强作出判断的理由：______________________________________________
__________

____________________________________________________________。(2分)
（3）于是小强和小明一起重新制定的实验方案，他们选择了干电池两节、开关三只、待测电阻、___________、____________、_____________和若干导线，利用等效替代法设计了电路，顺利地完成了实验。
请你将他们未写出的器材名称填在空格处，并将电路图画在虚线框中。(5分)
（4）若根据虚线框中的电路图，已完成了实物的连接，请写出测得待测电阻的主要实验步骤：（4分）

__________________________________________________
__________________________________________________
__________________________________________________
__________________________________________________

车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.
求：(1)R1两端的

电压；
(2)通过R2的电流．

汽车油箱的汽油用掉一半后，关于油箱内汽油的

说法正确的是

A．它的质量变为原来的一半	B．它的密度变为原来的一半
C．它的热值变为原来的一半	D．它的比热容变为原来的一半

下列实例不能用水的比热容较大解释的是

A．沿海地区的气温温差比内陆地区小	B．夏天向马路上洒水降温
C．汽车发动机用循环水冷却	D．初春的傍晚向秧田里灌水

唐诗中有“黄河远上白云间”和“不尽长江滚滚来”的诗句，从机械能的角度看，前一句生动形象地表明黄河水存储着大量的______能，后一句表明长江水具有大量的_____能．

如图是同学们训练排球时的情景，排球抛出从空中下落的过程重力势能__________(填“变大”、“变小”或“不变”)，排球手撞击手的过程__________能转化为______能．

电路就是用导线把电源、________、开关等元件连接起来组成的电流的路径．电路中开关的作用是_____________．蓄电池也是一种常见的电源，给它充电时将电能转化为_____能，电饭锅煮饭时将电能能转化为__________能

如图所示，要使两灯串联，应闭合的开关有______；只闭合开关S₁和S₃，两灯______联；绝不允许同时闭合开关______．

盘山公路实际上是简单机械中___________的应用，使用它________省功(填“能”或“不能”)
