在“探究电流通过导体产生的热量与电阻间关系的实验中.两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中.每一烧瓶里各插入一温度计.如图所示.电流通过导体产生的热量不易直接观察.本实验中通过 ——青夏教育精英家教网——

在“探究电流通过导体产生的热量与电阻间关系”的实验中，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过　　　　　　　　　　　显示电流产生的热量变化；上述实验中采用这种电路连接方式的目的是　　　　　　　　　　　。

电能表刚接入电路时示数是0，两周后电能表的示数如图所示，则这段时间内消耗的电能是 kW·h，电能表中的铝质圆盘共转了 revs。

在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：

（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个       （填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=         （填“5cm”或“10cm”）。
（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，至到如图所示位置，光屏上会出现清晰            （填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向      （填“左”或“右”）移动，以获得清晰的实像。
（3）如果将光源移至7cm处，凸透镜此时成的是放大的       （填“虚像”或“实像”）。

在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω。

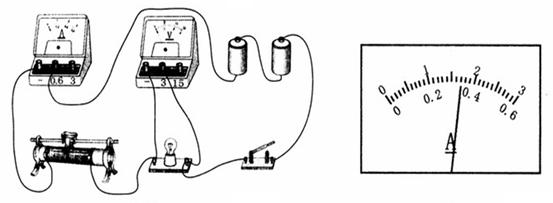

（1）某同学连接的电路如图所示，请指出其中的两次错误或不妥：
①________________________________________________________；
②________________________________________________________。
（2）将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是________________________________。
（3）实验时，调节滑动变阻器，当电压表的示数为___________V时，灯泡正常发光，此时电流表示数如图所示，读数为_____________A，该灯泡的额定功率为_________W。
（4）该实验还可以测定小灯泡的电阻，根据以上实验数据，这个小灯泡正常工作时的电阻为____________Ω。

小华和他的兴趣小组利用如下图所示的滑轮组进行实验，人以600N的力向下拉绕在滑轮组上的绳子的一端，10秒钟绳子下端移动了1.5m，重物上升0.5m，已知该滑轮组的效率为70％（g取10N/kg）。
（1）画出小华兴趣小组所用滑轮组的绕线情况。
（2）人的拉力做功的功率是多少？
（3）被吊起重物的质量是多少？

图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R₁是加热电阻，阻值为48.4Ω；R₂是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50Hz），闭合手动开关S₁，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S₁会自动断开，断开后若无外力作用则不会自动闭合，S₂是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。（已知水的比热容为4.2×10³J/(kg. ℃);查表可知铝的熔点为660℃）
请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅　的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？

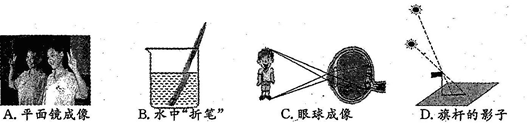

如图所示的四个情景中，可以用光的反射原理来解释的是

生活中的菜刀、剪刀的刀刃都磨得很薄，这是为了

A．减小压力

B．增大压力

C．减小压强

D．增大压强

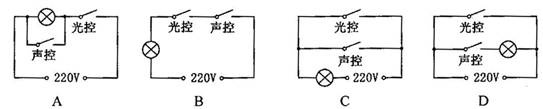

利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（）

如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R₂，当变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R₁与R₂的阻值之比为

D．无法确定
