小明在做“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10Ω）。
（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是 ___________.

（2）图甲中是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小；导线不能交叉。

（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时流过小灯泡的电流是_________A,灯泡两端的电压是_______V,灯泡的实际功率是_______W.

（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像（如右下图），根据图像提供的信息，计算出小灯泡的额定功率为__________W，小灯泡灯丝电阻随电压增大而________(选“增大”、“减小”、或“不变”)

.王聪是班里有名的“物理迷”，他爱观察，勤思考。一天，妈妈到超市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。
(1)机座底部安装有三个小橡皮碗，相当于“吸盘”，可以防止豆浆机在打浆时位置发生移动。“吸盘”是利用
起固定作用的。
（2）豆浆机电源线的插头有三个脚，如图所示，其中稍长些的脚是把豆浆机的金属部分与相连接。

（3）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成。制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的。由此可知，豆浆机中的电动机和电热器的连接方式是　　　。
（4）当香喷喷的豆浆打好后，王聪打开豆浆机，如图所示，他只闻到香味却看不清楚豆浆。请你用学过的物理知识解释其中的原因。

（5）豆浆机铭牌上的部分技术参数如右表。豆浆机在额定电压下打浆时，通过电动机的电流是多少？

额定电压	220V
额定频率	50Hz
电动机额定功率	１80 W
电热器额定功率	850W

（6）王聪粗略想测算一下豆浆机电热器的加热效率大约是多少。于是，他把80g大豆和1500g清水放入豆浆机中，测出其初温为20℃。豆浆机在额定电压下工作，当电热器加热的总时间约12min时豆浆沸腾，测其温度为100℃ 。设豆浆的比热容大约等于水的比热容，请你帮他计算豆浆吸收了多少热量？豆浆机电热器的加热效率大约是多少？【C_水=4.2×10³J／(kg. ℃)】
（7）王聪想比较一下豆浆的密度与水的密度那个大，但手中没有密度计，也没有天平和量筒，请你用家中的物品较简单的比较出二者密度的大小。

吉它是年轻人喜爱的一种乐器．在演奏前，需要调整琴弦

的松紧程度，这样

做的目的是调节琴弦发声时的

关于做功和功率的说法中正确的是（）

A．有力作用在物体上，力—定对物体做功

B．在光滑水平面上做匀速直线运动的物体，没有力做功

C．物体受到的作用力越大，力对物体做功就越多

D．力对物体做功越多，功率就越大

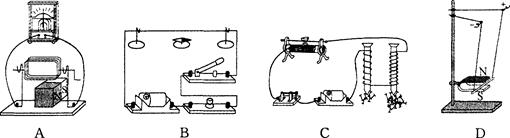

如图所示是有关电与磁实验的装置图，能用来探究影响电流的磁场强弱因素的是

下列家用电器和通信设备中，利用电磁波工作的是…（）

电暖器接入电路时需用三孔插座，将用电部分连入电路的同时，也将金属外壳与大地相连，它与其他家用电器间的连接方式为 ▲ 。只将一个“220V 600W”的电暖气接入示数为

的电能表所在的电路中，正常工作5 h，此时电能表示数变为

。小明触摸电暖器外壳时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的 ▲ 猜想是合理的（填写序号）．

A．火线断路	B．火、零线短接
C．电冰箱的金属外壳接了地线	D．火线与电冰箱的金属外壳接触

晚上，在桌上铺一张白纸，把一块平面镜放在白纸上，让手电筒的光正对平面镜照射，如图。从侧面看，（选填“平面镜”或“白纸”）比较亮；如果手电筒离平面镜0.3m，则它在镜中的像离镜面 m。

如图所示，当开关S闭合时，电压表的读数为3V，电流表的读数为0.1A，那么R＝ Ω，当开关断开后，电路中的电流为0A时，R＝ Ω。

把标有"220V 100W"和"220V 40W"字样的两个灯泡串联接在220V的电路中，使用时两灯消耗的功率之比为，其中标有“220V 100W”的灯正常工作小时消耗的电能为1kWh。
